2 charnières d'ascenseur compactes, en acier robuste, surface : galvanisée, jaune, B-56-L (10149), hauteur : 35 mm (1-3/8″), version : gauche, capacité de charge : 2 kg (5 lbs)

Application :

Charnière enfichable robuste pour petites portes, trappes d'entretien, boîtiers électroniques et bien plus encore.

Version : gauche. Pour portes et trappes à charnières à gauche.

La charnière enfichable compacte B-56-L est utilisée pour le raccordement mobile de petites portes, de trappes et de pièces de boîtiers.

Grâce à la construction enfichable en deux parties, la porte peut être retirée de la partie de charnière fixe si nécessaire, sans avoir à dévisser la charnière.

La version gauche permet une utilisation ciblée pour les portes et les trappes d'appareil à charnières correspondantes à gauche.

Avec une hauteur de seulement 35 mm (1-3/8″), la charnière est particulièrement adaptée aux boîtiers d'appareils compacts, aux instruments de mesure ainsi qu'aux équipements électroniques et techniques.

La tôle d'acier laminée à froid assure une construction stable, tandis que la surface galvanisée et chromée protège l'acier de la corrosion.

Lors de l'utilisation de deux charnières montées l'une sur l'autre, la charnière d'ascenseur B-56-L convient aux portes légères avec un poids de référence de 2 kg.

Les charnières déclipsables B-56-L (10149) de haute qualité sont idéales pour :

• Boîtiers d'appareils
• Équipements audio
• Équipements de communication
• Instruments de mesure
• Petites portes
• Trappes d'entretien
• Boîtiers électroniques

Matériel :

• Les charnières déclipsables 10149 sont fabriquées en acier robuste
• L'acier est idéal pour les quincailleries de meubles et les quincailleries industrielles, car il est à la fois robuste et durable, ce qui garantit une capacité de charge élevée et une longue durée de vie des quincailleries

Surface :

• Galvanisé, jaune
• La surface galvanisée protège contre la rouille et la corrosion

Montage :

• La fixation s'effectue avec des vis d'environ ⌀2,3 à 2,5 mm, de préférence avec une tête bombée ou ronde (non incluses dans la livraison)
• La charnière enfichable B-56-L est positionnée sur la porte ou le couvercle et le cadre ou le boîtier correspondant
• Il convient de veiller à la version gauche, afin que la charnière soit montée de manière à s'adapter à une porte ou un couvercle d'appareil à charnière gauche
• Il faut d'abord marquer les positions des quatre trous de fixation conformément au schéma de perçage
• Ensuite, en fonction du matériau utilisé, des trous de fixation ou des avant-trous appropriés doivent être réalisés
• Les deux moitiés de la charnière sont fixées au composant mobile et au composant fixe à l'aide de vis appropriées
• Les axes de charnière d'au moins deux charnières montées l'une sur l'autre doivent être parfaitement alignés
• Ensuite, la partie mobile est placée par le haut sur l'axe de charnière
• Pour retirer la porte ou le couvercle, celui-ci est soulevé et retiré de la partie de charnière fixe

Caractéristiques :

• Version : gauche
• Poids : 8 g (pour 2 pièces : 16 g)
• Capacité de charge (charge utile) : 2 kg (5 lbs) - pour 2 pièces
• Hauteur : 35 mm (1-3/8″)
• Disponible en 2 versions : gauche (B-56-L) et droite (B-56-R)
• Facile à assembler
• Pratique
• Stable
• Charnière enfichable compacte pour petites portes
• Construction amovible en deux parties
• Porte ou couvercle amovible sans dévisser la charnière
• Épaisseur du matériau : 0,8 mm (1/32″)
• Traitement de surface MFZn-C
• 4 trous de fixation
• Axe de charnière avec ⌀3 mm (1/8″)
• Convient aux instruments de mesure et aux appareils techniques
• Conforme à la directive RoHS10
• Galvanisé, jaune
• Acier
• Robuste
• Haute qualité de marque de TAKIGEN®

Les dimensions :

• Hauteur totale de la charnière d'ascenseur B-56-L : 35 mm (1-3/8″)
• Largeur totale, dépliée : 24 mm (15/16″)
• Épaisseur du matériau : 0,8 mm (1/32″)
• Entraxe vertical : 19 mm (3/4″)
• Entraxe horizontal : 14 mm (35/64″)
• Trous de fixation : 4 x ⌀2,5 mm (3/32″)
• Axe de charnière : ⌀3 mm (1/8″)
• Diamètre extérieur du rouleau de charnière : environ ⌀5 mm

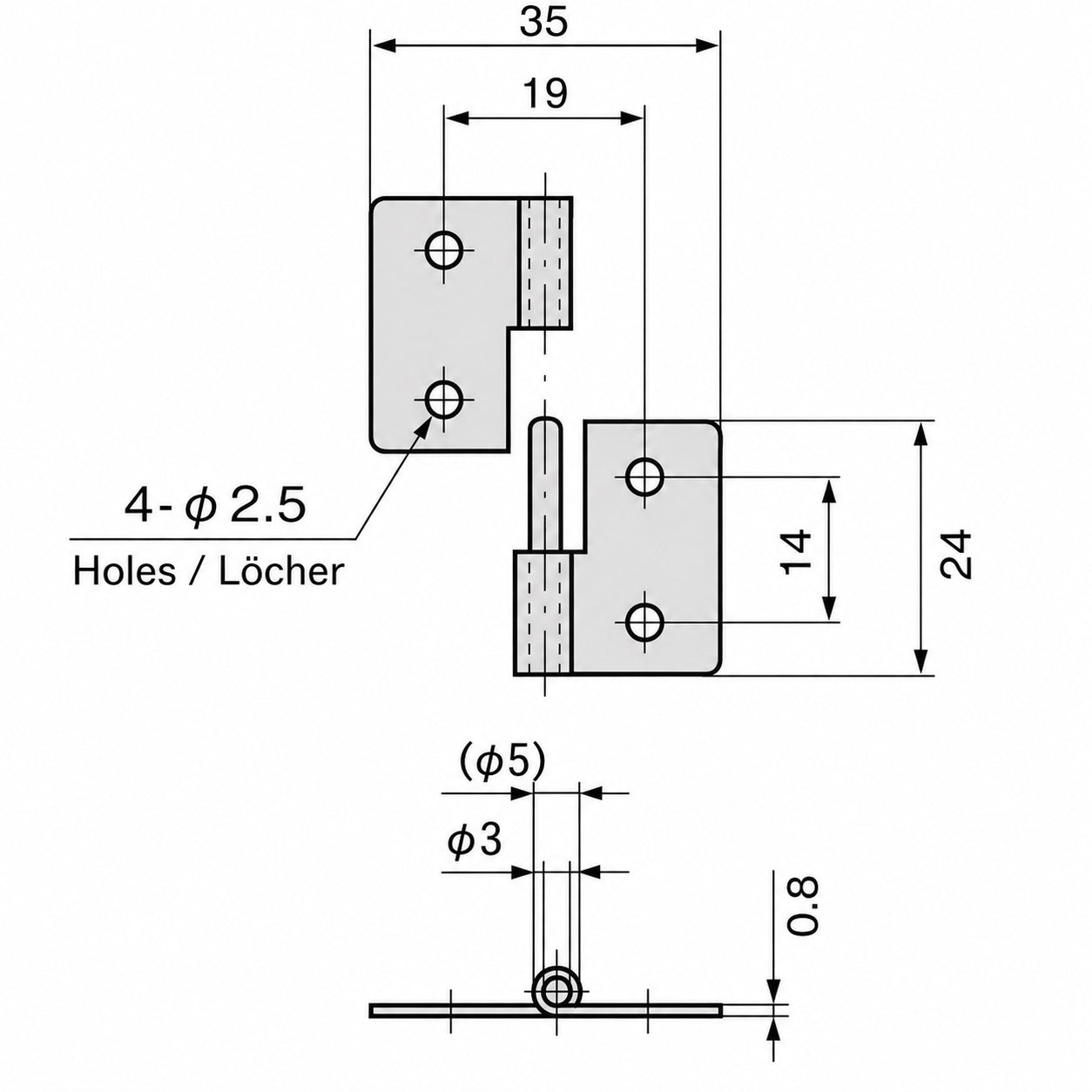

Pour d'autres dimensions et détails, voir le dessin technique.

Inclus dans la livraison :

• 2 charnières enfichables B-56-L (10149) en acier robuste, galvanisées, jaunes
• Veuillez noter que les vis de fixation ne sont pas incluses dans la livraison

Numéros de référence du fabricant :

• Numéro d'article : 10149
• Numéro de produit : B-56-L

Fabricant : TAKIGEN (Japon)
