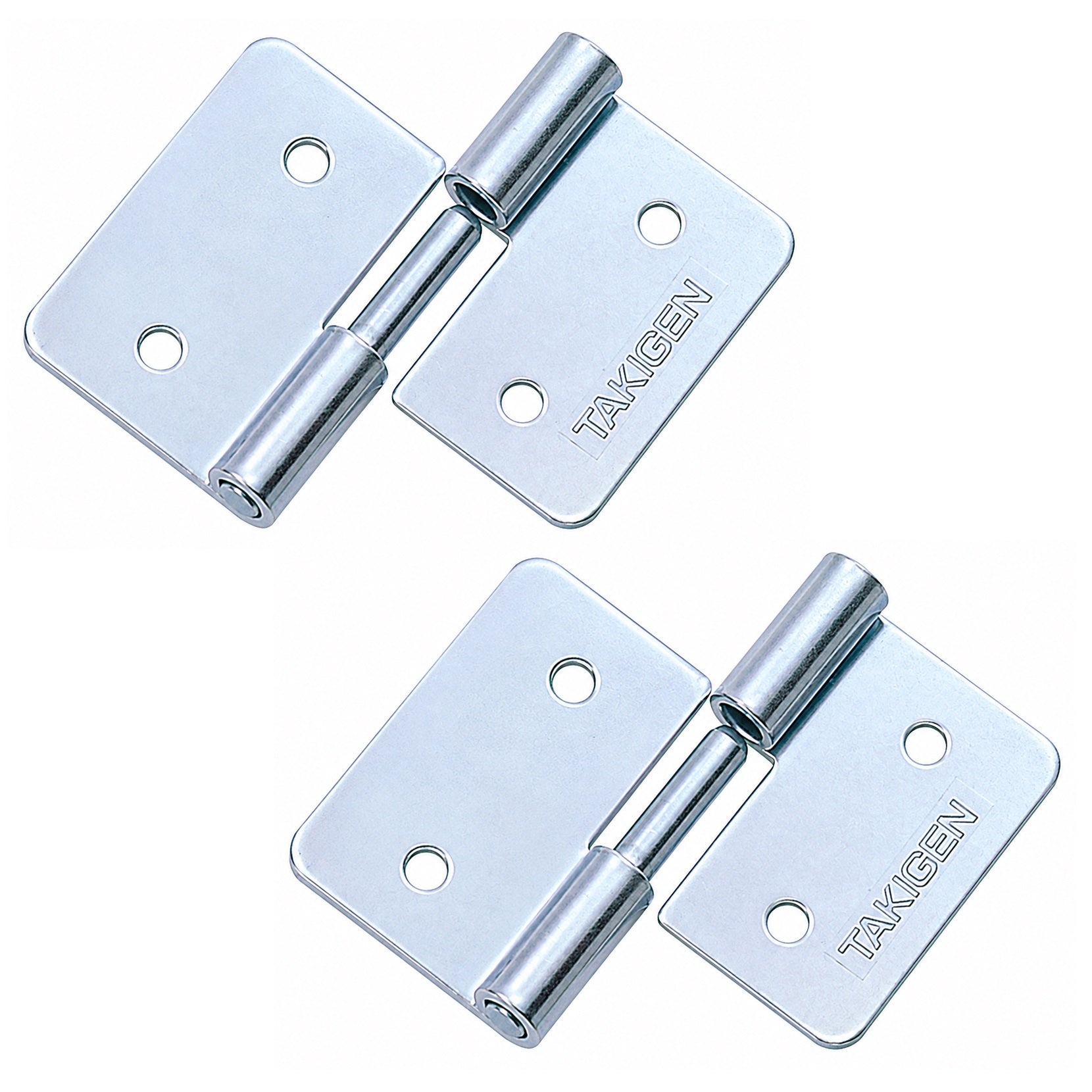

2 charnières d'ascenseur compactes, en acier robuste, surface : zinguée, jaune, B-56-R (10150), hauteur : 35 mm (1-3/8″), version : droite, capacité de charge : 2 kg (5 lbs)

Application :

Charnière enfichable robuste pour petites portes, trappes d'entretien, boîtiers électroniques et bien plus encore.

Version : droite. Pour les portes et rabats à charnières droites.

La charnière enfichable compacte B-56-R est utilisée pour la connexion mobile de petites portes, de volets et de pièces de boîtier.

Grâce à la construction enfichable en deux parties, la porte peut être retirée de la partie de charnière fixée si nécessaire sans avoir à dévisser la charnière.

La version droite permet une utilisation ciblée avec une exécution correspondante : droite. Pour les portes et les volets à charnières droites.

Avec seulement 35 mm (1-3/8″) de hauteur, la charnière est particulièrement adaptée aux boîtiers d'appareils compacts, aux appareils de mesure ainsi qu'aux équipements électroniques et techniques.

La tôle d'acier laminée à froid assure une construction stable, tandis que la surface zinguée et chromée protège l'acier de la corrosion.

Lors de l'utilisation de deux charnières montées l'une sur l'autre, la charnière d'ascenseur B-56-R convient aux portes légères d'un poids de référence de 2 kg.

Les charnières de haute qualité B-56-R (10150) sont idéales pour :

• Boîtiers d'appareils
• Appareils audio
• Équipements de communication
• Instruments de mesure
• Petites portes
• Trappes de maintenance
• Boîtiers électroniques

Matériau :

• Les charnières 10150 sont fabriquées en acier robuste
• L'acier est idéal pour les ferrures de meubles et les ferrures industrielles car il est à la fois robuste et durable, ce qui garantit une capacité de charge élevée et une longue durée de vie des ferrures

Surface :

• Zingué, jaune
• La surface galvanisée protège contre la rouille et la corrosion

Montage :

• La fixation se fait avec des vis d'environ ⌀2,3 à 2,5 mm, de préférence avec une tête bombée ou ronde (non incluses)
• La charnière enfichable B-56-R est positionnée sur la porte ou le volet et le cadre ou le boîtier associé
• Il faut veiller à la version droite afin que la charnière soit montée pour une porte ou un volet à charnières droites
• Tout d'abord, les positions des quatre trous de fixation doivent être marquées selon le modèle de perçage
• Ensuite, selon le matériau utilisé, des trous de fixation ou des avant-trous appropriés doivent être réalisés
• Les deux moitiés de la charnière sont fixées à la pièce mobile et à la pièce fixe avec des vis appropriées
• Les axes de charnière d'au moins deux charnières montées l'une sur l'autre doivent être parfaitement alignés
• Ensuite, la partie mobile est placée sur la goupille de charnière par le haut
• Pour retirer la porte ou le volet, il est soulevé et retiré de la partie de charnière fixée

Propriétés :

• Version : droite
• Poids : 8 g (pour 2 pièces : 16 g)
• Capacité de charge (charge utile) : 2 kg (5 lbs) - pour 2 pièces
• Hauteur : 35 mm (1-3/8″)
• Disponible en 2 versions : gauche (B-56-L) et droite (B-56-R)
• Facile à assembler
• Pratique
• Stable
• Charnière enfichable compacte pour petites portes
• Construction en deux parties amovibles
• Porte ou rabat amovible sans dévisser la charnière
• Épaisseur du matériau : 0,8 mm (1/32″)
• Traitement de surface MFZn-C
• 4 trous de fixation
• Goupille de charnière avec ⌀3 mm (1/8″)
• Convient aux instruments de mesure et aux appareils techniques
• Conforme RoHS10
• Zingué, jaune
• Acier
• Robuste
• Haute qualité de marque de TAKIGEN®

Les dimensions :

• Hauteur totale de la charnière d'ascenseur B-56-R : 35 mm (1-3/8″)
• Largeur totale, dépliée : 24 mm (15/16″)
• Épaisseur du matériau : 0,8 mm (1/32″)
• Distance verticale des trous : 19 mm (3/4″)
• Distance horizontale des trous : 14 mm (35/64″)
• Trous de fixation : 4 x ⌀2,5 mm (3/32″)
• Goupille de charnière : ⌀3 mm (1/8″)
• Diamètre extérieur du rouleau de charnière : environ ⌀5 mm

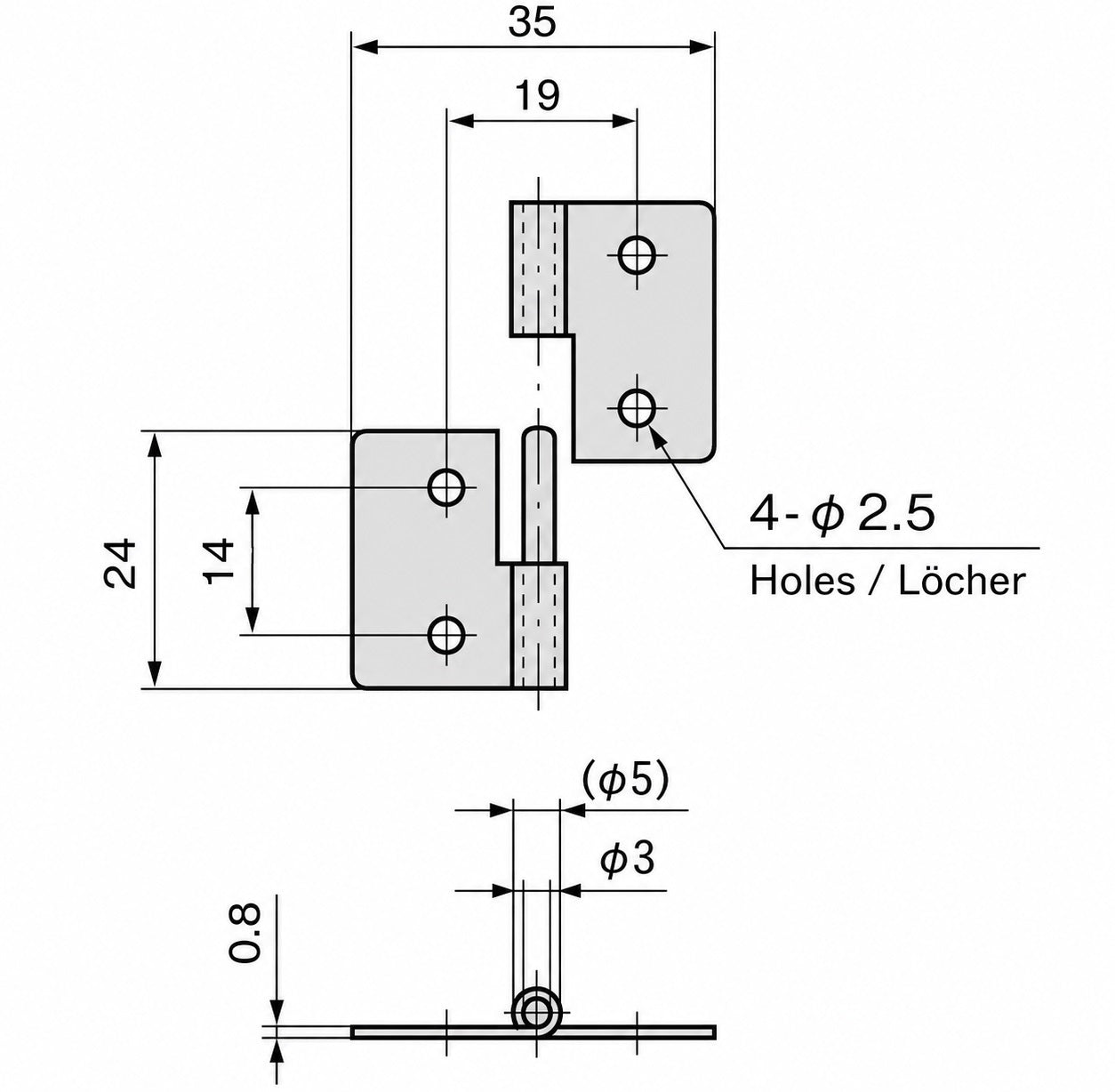

Pour d'autres mesures et détails, voir le dessin technique.

Inclus dans la livraison :

• 2 charnières enfichables B-56-R (10150) en acier robuste, zingué, jaune
• Veuillez noter que les vis de fixation ne sont pas incluses dans la livraison

Numéros de référence du fabricant :

• Numéro d'identification de l'article : 10150
• Numéro d'article : B-56-R

Fabricant : TAKIGEN (Japon)
