2 charnières de trappe de haute qualité, en acier inoxydable SUS316 (1.4401 ou V4A), surface : polie brillante, B-1013 (13343), taille : 70 mm (2-3/4″)

Application :

Charnière marine robuste pour écoutilles de navires, trappes de pont, trappes de sol, trappes d'entretien et bien plus encore.

La charnière marine B-1013 (13343) est utilisée pour la connexion mobile de trappes et d'écoutilles, en particulier dans la construction navale et dans les zones soumises à la corrosion.

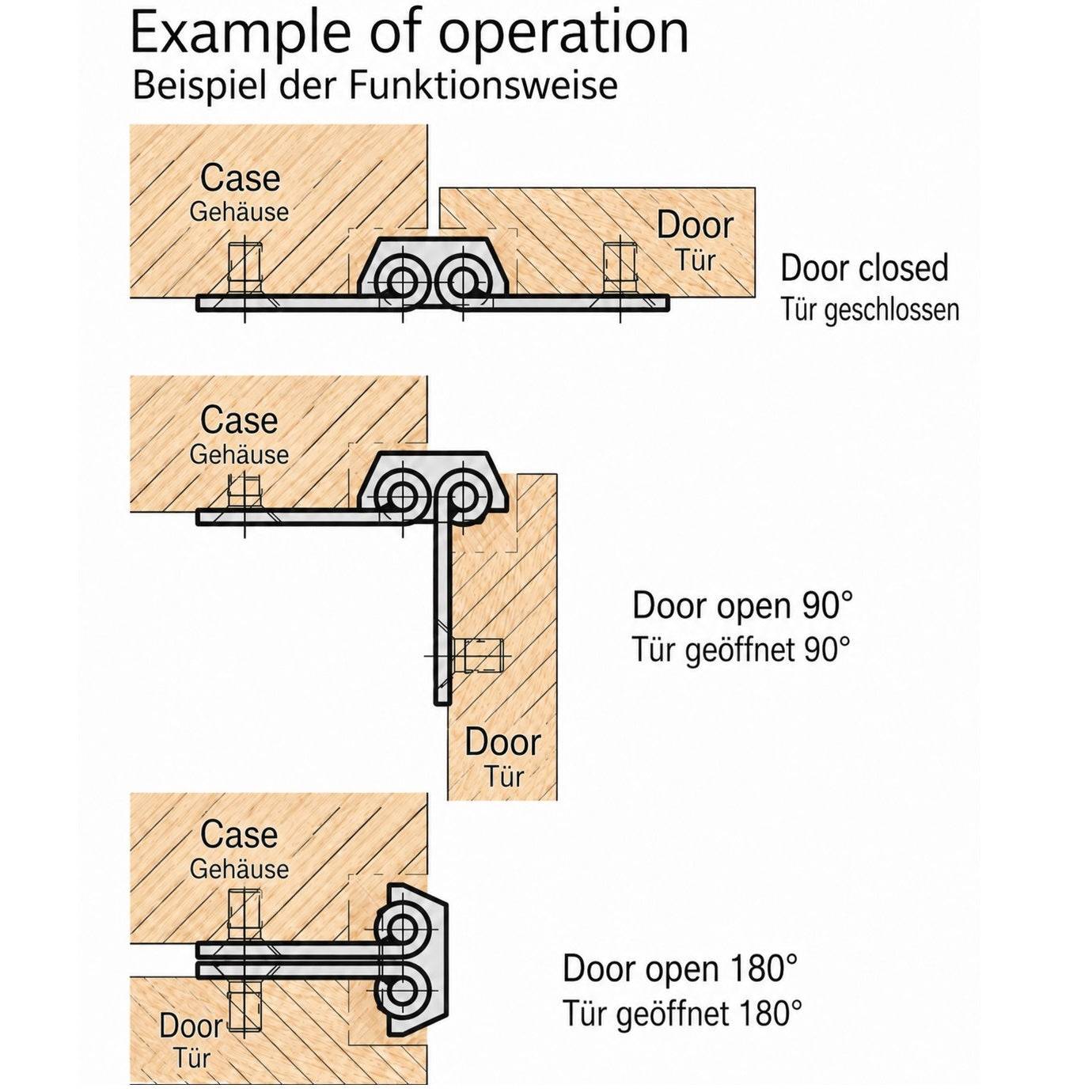

Grâce à sa conception à deux axes de rotation, la charnière permet un grand angle d'ouverture allant jusqu'à 180°.

La géométrie spéciale de l'articulation garantit que la trappe peut se déplacer de manière contrôlée autour du bord adjacent lors de l'ouverture.

L'acier inoxydable robuste SUS316 offre une très bonne résistance à la corrosion et est donc particulièrement adapté aux applications en milieu humide et salin.

La conception plate avec peu de pièces saillantes réduit les protubérances gênantes et permet également une utilisation sur les trappes de sol.

Les quatre trous fraisés permettent un vissage stable avec la trappe et le cadre et font du B-1013 une solution résistante pour les applications de trappes exigeantes.

Les charnières marines de haute qualité B-1013 (13343) sont idéales, entre autres, pour :

• Housses de protection
• Trappes de carénage
• Écoutilles de navires
• Trappes de pont
• Trappes de sol
• Trappes d'entretien

Matériau :

• Les charnières marines 13343 sont fabriquées en acier inoxydable SUS316 (1.4401 ou V4A) de haute qualité
• L'acier inoxydable SUS316 (également connu sous le nom de V4A) est un acier inoxydable avec une excellente résistance à la corrosion
• En raison de leur résistance aux substances chlorées, les ferrures en acier inoxydable SUS316 sont utilisées et expressément recommandées pour une utilisation à proximité des côtes

Surface :

• Poli brillant
• Les surfaces polies brillantes des ferrures et des composants de meubles améliorent l'esthétique et leur confèrent une apparence de haute qualité et raffinée
• De plus, la surface lisse facilite le nettoyage et assure une moindre adhérence de la saleté et des impuretés

Montage :

• La fixation se fait avec 4 vis à tête fraisée M5 (non incluses)
• La charnière de trappe B-1013 (13343) possède quatre trous de fixation fraisés
• Il faut d'abord déterminer les positions de la charnière à deux axes sur la trappe et le cadre, et préparer les quatre trous de fixation conformément au schéma de perçage
• L'entraxe est de 56 mm (2-13/64″) horizontalement et de 26 mm (1-1/32″) verticalement
• Ensuite, la charnière est positionnée de manière à ce que les deux axes d'articulation puissent bouger librement et que la trappe n'entre pas en collision avec le cadre lors de l'ouverture
• La charnière marine B-1013 est ensuite fixée avec quatre vis à tête fraisée M5
• La longueur des vis doit être choisie en fonction de l'épaisseur du matériau de la trappe ou du cadre
• Enfin, la trappe doit être actionnée sur toute sa plage d'ouverture jusqu'à 180° et vérifiée pour un fonctionnement libre et sans contrainte

Caractéristiques :

• Poids : 70 g (pour 2 pièces : 140 g)
• Taille : 70 mm (2-3/4″)
• facile à monter
• pratique
• stable
• Construction à double articulation
• Angle d'ouverture jusqu'à 180°
• En acier inoxydable SUS316 résistant à la corrosion
• Particulièrement adapté au domaine maritime
• Construction plate et compacte
• Très peu de saillies en surface
• Conçu pour vis à tête fraisée M5
• Utilisable à droite et à gauche
• poli brillant
• résistant aux intempéries
• inoxydable (résistant à la corrosion)
• haute qualité de marque TAKIGEN®

Les dimensions :

• Largeur totale : 70 mm (2-3/4″)
• Hauteur totale : 40 mm (1-37/64″)
• Épaisseur de la platine : 4 mm (5/32″)
• Entraxe horizontal : 56 mm (2-13/64″)
• Entraxe vertical : 26 mm (1-1/32″)
• Trous de fixation : 4 x ⌀6,5 mm
• Fraisage des trous de fixation : ⌀10 mm (25/64″)

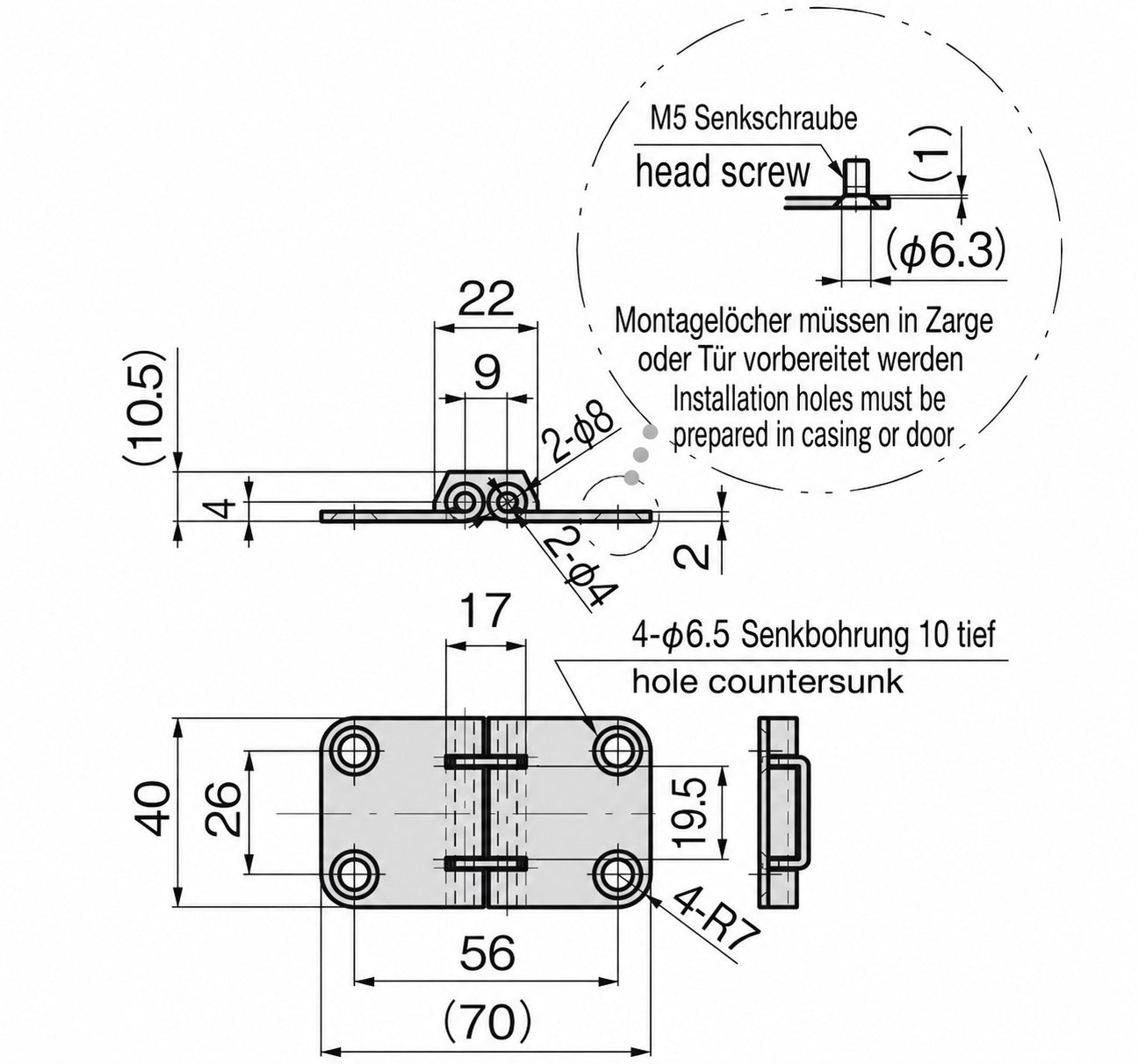

Pour d'autres mesures et détails, voir le dessin technique.

Inclus dans la livraison :

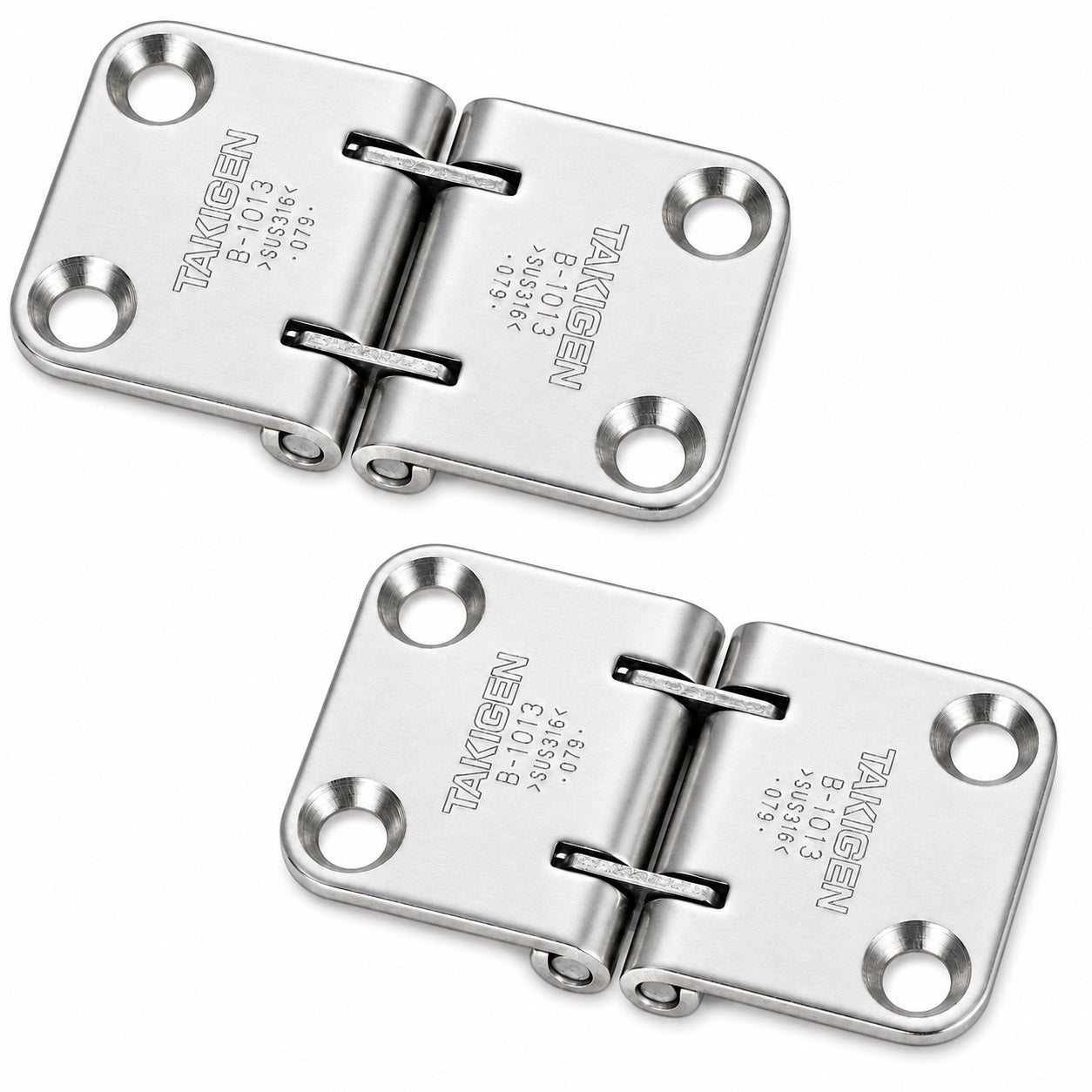

• 2 charnières marines B-1013 (13343) en acier inoxydable SUS316 de haute qualité, polies brillantes
• Veuillez noter qu'aucune vis de fixation n'est incluse dans la livraison

Numéros de référence du fabricant :

• Numéro d'article : 13343
• Référence : B-1013

Fabricant : TAKIGEN (Japon)
