Ferrure de porte de haute qualité, en métal et en plastique robuste (métal et plastique), surface : grise, 1010521, capacité de charge : 10 kg (22 lbs)

Application:

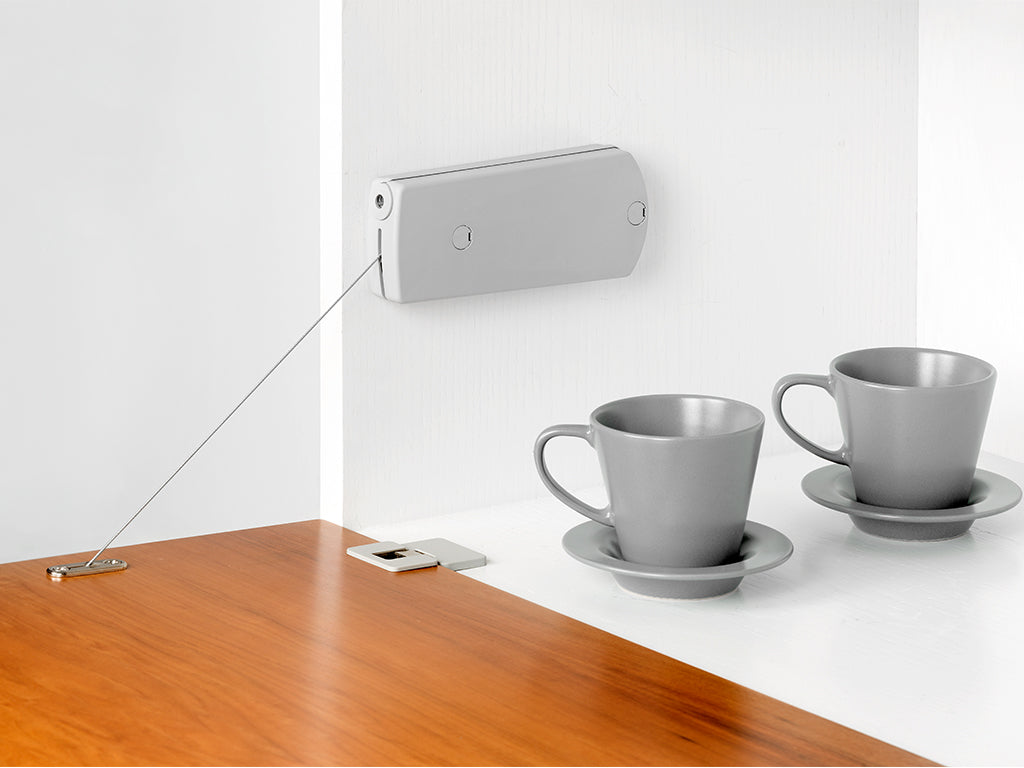

Support de porte à câble robuste pour portes de meubles, portes d'armoires, portes de secrétaires, portes de bars et bien plus encore.

La ferrure de porte 1010521 (Microwinch) est un support de porte compact pour les portes de meubles à ouverture vers le bas et fonctionne avec un câble en acier résistant.

Lors de l'ouverture, le mécanisme freine le mouvement descendant de la porte et empêche ainsi une chute incontrôlée.

La position finale de la porte ouverte peut être réglée, de sorte que la course d'ouverture peut être adaptée aux meubles et à l'utilisation.

La version avec une force de freinage de 10 kg (22 lbs) est prévue pour des hauteurs de porte de 210 à 480 mm (8-17/64″ - 18-57/64″) ; la combinaison admissible de hauteur de porte, de poids de porte et de nombre de mécanismes est déterminée selon le tableau de sélection.

Comme le support de porte à câble 1010521 peut être monté horizontalement ou verticalement, ainsi qu'à droite ou à gauche, il peut être utilisé de manière flexible même dans des corps de meubles plus plats.

La combinaison d'acier et de plastique assure une construction compacte et robuste et rend la ferrure particulièrement adaptée aux meubles de salon, de bureau et d'armoires.

Les supports de porte à câble de haute qualité 1010521 sont idéaux, entre autres, pour :

• Meubles de salon
• Meubles de bureau
• Armoires suspendues
• Buffets
• Portes de meubles
• Portes d'armoires
• Portes de secrétaires

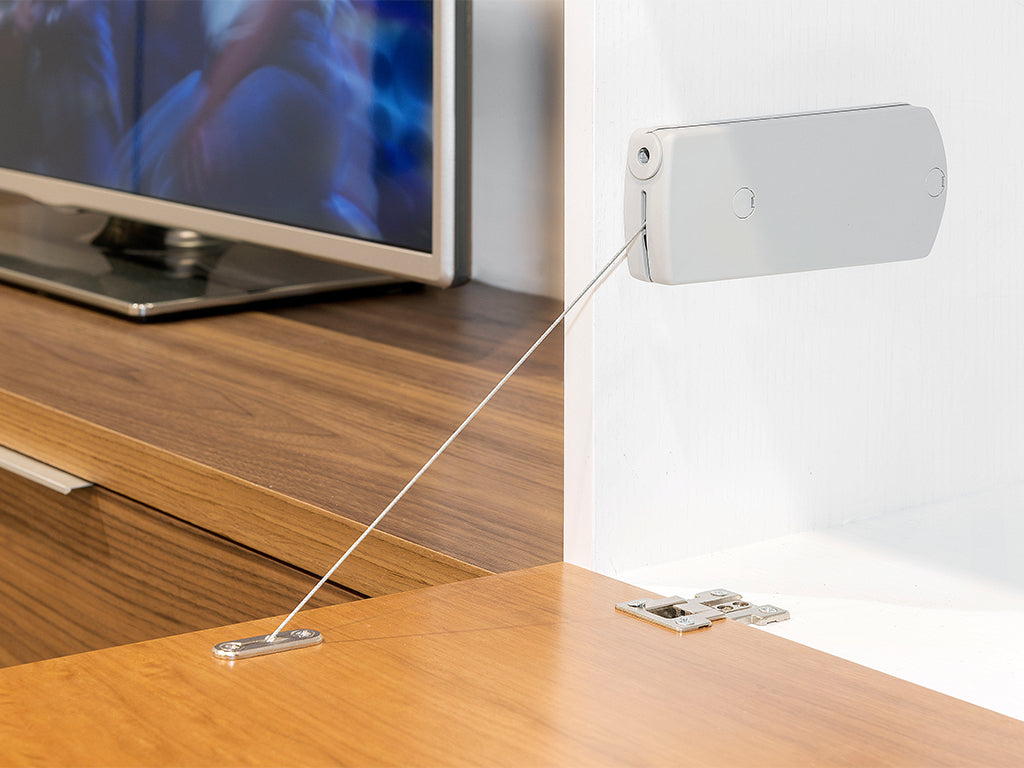

• Portes de bars

Matériau :

• Les supports de porte à câble 1010521 sont fabriqués en métal et en plastique robuste (métal et plastique)
• Câble en acier
• La combinaison de métal et de plastique offre un équilibre optimal entre résistance et flexibilité, rendant les ferrures robustes et en même temps adaptables
• De plus, cette combinaison de matériaux permet une esthétique et une fonctionnalité améliorées, car elle offre à la fois stabilité et une variété d'options de design

Surface :

• Gris
• Le gris offre une base polyvalente et élégante qui se combine bien avec d'autres couleurs et matériaux et crée une atmosphère calme et intemporelle dans les espaces modernes et classiques
• De plus, le gris a la capacité de mettre en valeur les accents d'une pièce sans être dominant lui-même, ce qui le rend idéal pour créer des intérieurs harmonieux et équilibrés

Montage :

• La fixation se fait à l'aide des six vis fournies (vis Euro)
• Le support de porte à câble 1010521 possède 2 trous de fixation de ⌀6,5 mm à une distance de 110 mm ; la connexion de porte séparée possède en outre deux points de fixation
• Tout d'abord, le nombre de mécanismes approprié à la hauteur et au poids de la porte doit être déterminé à l'aide du tableau de sélection
• Ensuite, les points de fixation sur le côté du corps sont marqués en fonction de la position d'installation horizontale ou verticale souhaitée et pré-percés pour le mécanisme avec ⌀5 mm x 12 mm
• Pour une porte en bois ou en matériau à base de bois, deux trous de ⌀5 mm (13/64″) x 13 mm ainsi que le trou de réception central de ⌀10 mm x 11 mm sont réalisés pour la connexion de la porte
• Le support de porte et la connexion de porte sont ensuite montés avec les vis de fixation prévues

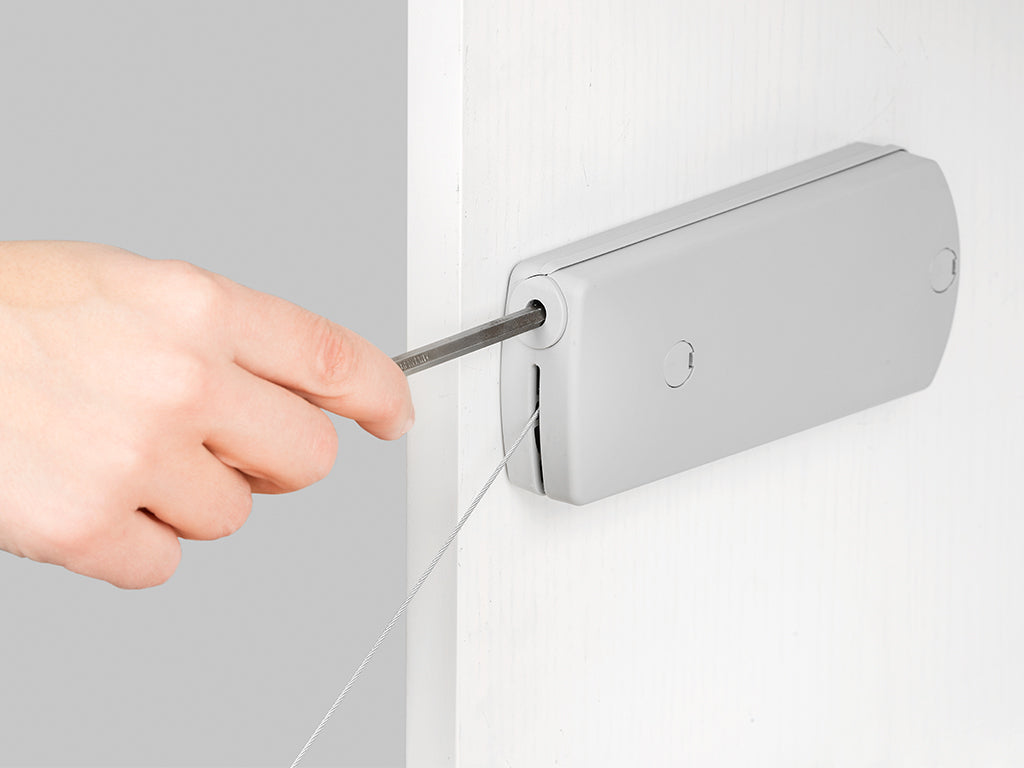

• Ensuite, le câble en acier est connecté à la connexion de la porte et son bon fonctionnement est vérifié. Enfin, la position d'ouverture finale est réglée, la porte devant être soulagée pendant le réglage (pour plus de détails, voir dessin de montage)

Caractéristiques :

• Poids : 295 g
• Capacité de charge : 10 kg (22 lbs)
• Taille : 160,5 mm (6-5/16″)
• Disponible en 4 versions : 4 kg, 6 kg, 10 kg, 14 kg
• Facile à monter
• Pratique
• Stable
• Mouvement descendant amorti de la porte du meuble
• Position finale d'ouverture réglable
• Avec câble en acier
• Utilisable à droite et à gauche
• Montable horizontalement et verticalement
• Pour des hauteurs de porte de 210 à 480 mm (8-17/64″ - 18-57/64″)
• Pour des épaisseurs de panneau de 16 à 22 mm (5/8″ - 55/64″)
• Construction compacte
• Convient aux corps de meubles plats
• Utilisation avec des charnières de meubles
• Un ou deux mécanismes selon le poids et la hauteur de la porte
• Gris
• Robuste
• Haute qualité de marque UMAXO®

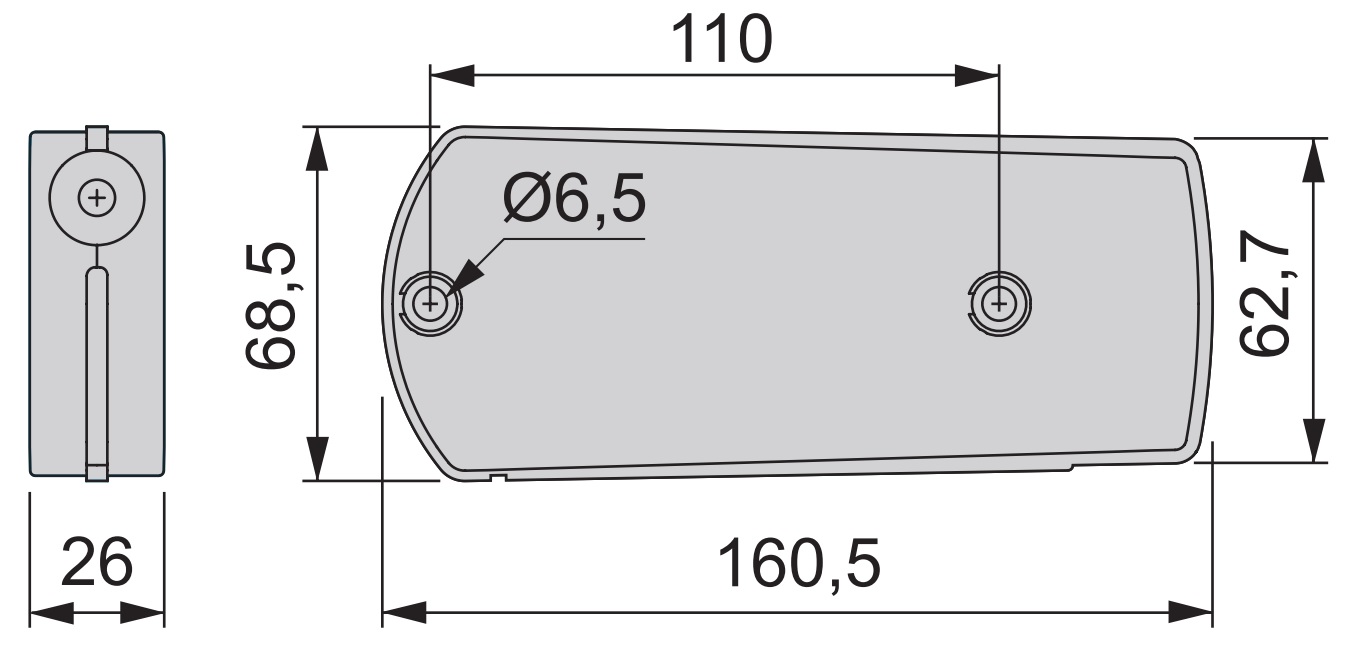

Les dimensions :

• Longueur : 160,5 mm (6-5/16")
• Hauteur maximale : 68,5 mm (2-45/64")
• Hauteur du boîtier à l'extrémité plus étroite : 62,7 mm (2-15/32")
• Profondeur : 26 mm (1-1/32")
• Distance des trous de fixation : 110 mm (4-21/64")
• Trous de fixation sur le mécanisme : ⌀6,5 mm (1/4")

Pour d'autres mesures et détails, voir le dessin technique.

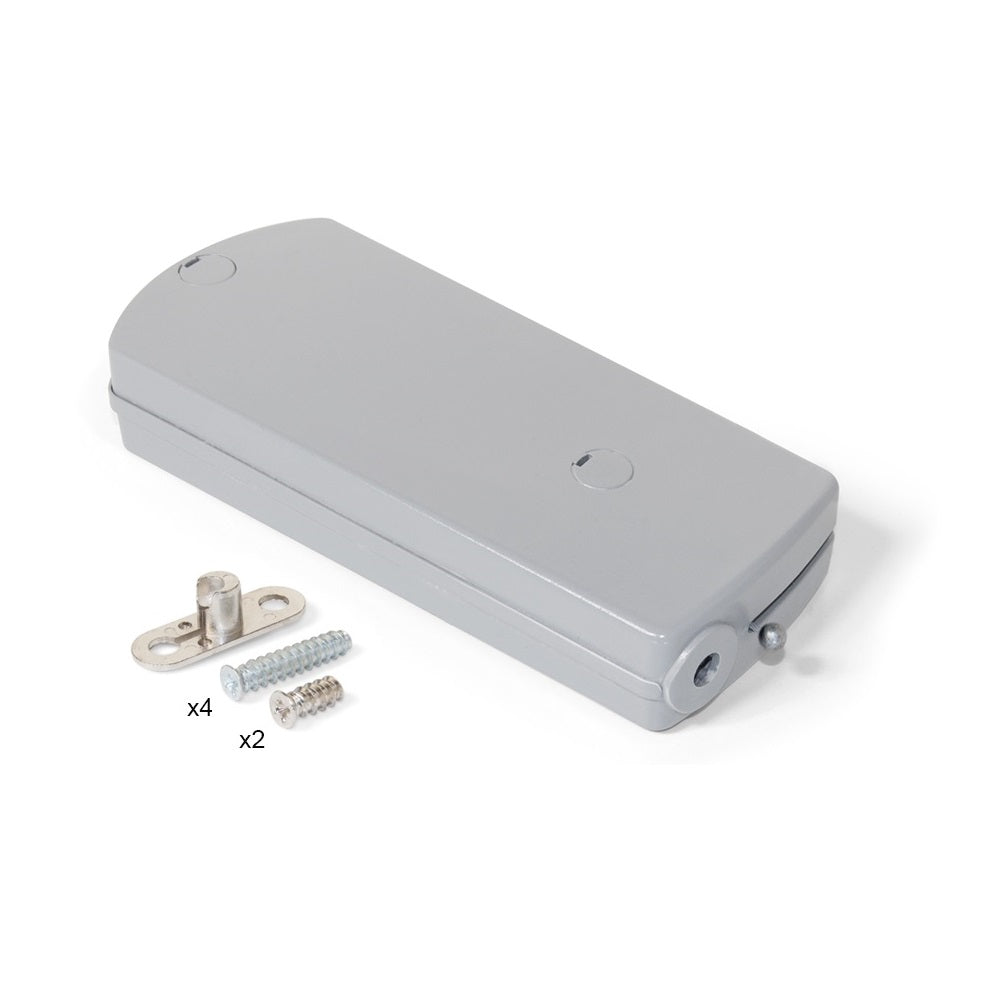

Inclus dans la livraison :

• 1 ensemble de supports de porte à câble 1010521 en métal et plastique robuste, gris
• 6 vis Euro

Informations supplémentaires :

• Télécharger les instructions de montage.

Numéros de référence du fabricant :

• Numéro d'article : 1010521
• Numéro GTIN (EAN, UPS) : 8432393100661

Fabricant : EMUCA
