Ferrure d'abattant de haute qualité, en métal et plastique robuste (métal et plastique), surface : grise, 1010621, capacité de charge : 14 kg (31 lbs)

Application :

Support d'abattant robuste avec câble pour abattants de meubles, abattants d'armoires, abattants de secrétaires, abattants de bar et bien plus encore.

La ferrure d'abattant 1010621 (Microwinch) est un support d'abattant compact pour les abattants de meubles s'ouvrant vers le bas et fonctionne avec un câble en acier résistant.

Lors de l'ouverture, le mécanisme freine le mouvement descendant de l'abattant, empêchant ainsi une chute incontrôlée.

La position finale de l'abattant ouvert peut être ajustée afin d'adapter la course d'ouverture au meuble et à son utilisation.

La version avec une force de freinage de 14 kg (31 lbs) est destinée aux abattants d'une hauteur de 210 à 480 mm (8-17/64″ - 18-57/64″) ; la combinaison admissible de hauteur d'abattant, de poids d'abattant et de nombre de mécanismes est déterminée selon le tableau de sélection.

Comme le support d'abattant à câble 1010621 peut être monté horizontalement ou verticalement, ainsi qu'à droite ou à gauche, il peut également être utilisé de manière flexible dans des corps de meubles plus plats.

La combinaison d'acier et de plastique assure une construction compacte et robuste et rend la ferrure particulièrement adaptée aux meubles de salon, de bureau et d'armoires.

Les supports d'abattants à câble de haute qualité 1010621 conviennent idéalement, entre autres, pour :

• Meubles de salon
• Meubles de bureau
• Meubles hauts
• Buffets
• Abattants de meubles
• Abattants d'armoires
• Abattants de secrétaires
• Abattants de bar

Matériau :

• Les supports d'abattant à câble 1010621 sont fabriqués en métal et en plastique robuste (métal et plastique)
• Câble en acier
• La combinaison de métal et de plastique offre un équilibre optimal entre résistance et flexibilité, rendant les ferrures robustes et en même temps adaptables
• De plus, cette combinaison de matériaux permet une esthétique et une fonctionnalité améliorées, car elle offre à la fois stabilité et une variété d'options de conception

Surface :

• Gris
• Le gris offre une base polyvalente et élégante qui se combine bien avec d'autres couleurs et matériaux, créant une atmosphère calme et intemporelle dans les pièces modernes comme classiques
• De plus, le gris a la capacité de mettre en valeur des accents dans une pièce sans dominer lui-même, ce qui le rend idéal pour la conception d'intérieurs harmonieux et équilibrés

Montage :

• La fixation s'effectue à l'aide des six vis (vis Euro) incluses dans la livraison
• Le support d'abattant à câble 1010621 possède 2 trous de fixation de ⌀6,5 mm espacés de 110 mm ; la fixation d'abattant séparée possède en outre deux points de fixation

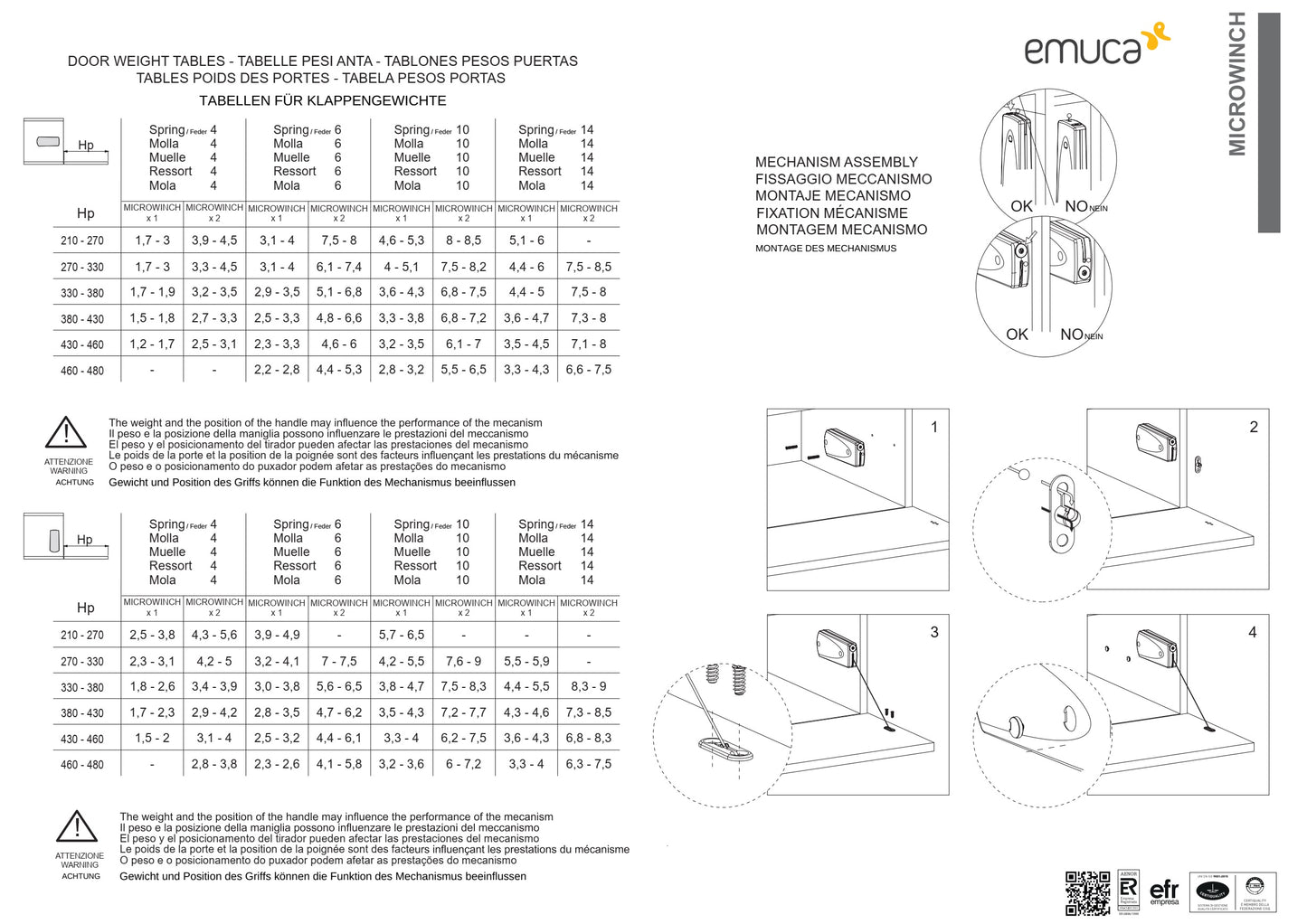

• Il faut d'abord déterminer le nombre de mécanismes appropriés à la hauteur et au poids de l'abattant à l'aide du tableau de sélection
• Ensuite, les points de fixation sur le côté du corps du meuble sont marqués en fonction de la position de montage horizontale ou verticale souhaitée et pré-percés pour le mécanisme avec ⌀5 mm x 12 mm
• Pour un abattant en bois ou en matériau à base de bois, deux trous de ⌀5 mm (13/64″) x 13 mm ainsi que le trou de logement central de ⌀10 mm x 11 mm sont réalisés pour la fixation de l'abattant
• Le support d'abattant et la fixation d'abattant sont ensuite montés avec les vis de fixation prévues
• Ensuite, le câble en acier est connecté à la fixation d'abattant et son bon fonctionnement est vérifié. Enfin, la position finale d'ouverture est réglée, l'abattant devant être délesté pendant le réglage (pour plus de détails, voir le dessin de montage)

Caractéristiques :

• Poids : 295 g
• Capacité de charge : 14 kg (31 lbs)
• Taille : 160,5 mm (6-5/16″)
• Disponible en 4 versions : 4 kg, 6 kg, 10 kg, 14 kg
• Facile à monter
• Pratique
• Stable
• Mouvement d'abaissement amorti de l'abattant du meuble
• Position finale d'ouverture réglable
• Avec câble en acier
• Utilisable à droite et à gauche
• Montable horizontalement et verticalement
• Pour des hauteurs d'abattant de 210 à 480 mm (8-17/64″ - 18-57/64″)
• Pour des épaisseurs de panneau de 16 à 22 mm (5/8″ - 55/64″)
• Construction compacte
• Convient aux corps de meubles plats
• Utilisation avec des charnières de meubles
• Un ou deux mécanismes selon le poids et la hauteur de l'abattant
• Gris
• Robuste
• Haute qualité de marque UMAXO®

Les dimensions :

• Longueur : 160,5 mm (6-5/16")
• Hauteur maximale : 68,5 mm (2-45/64")
• Hauteur du boîtier à l'extrémité la plus étroite : 62,7 mm (2-15/32")
• Profondeur : 26 mm (1-1/32")
• Distance des trous de fixation : 110 mm (4-21/64")
• Trous de fixation sur le mécanisme : ⌀6,5 mm (1/4")

Pour d'autres mesures et détails, voir le dessin technique.

Inclus dans la livraison :

• 1 set de support d'abattant à câble 1010621 en métal et plastique robuste, gris
• 6 vis Euro

Informations complémentaires :

• Télécharger les instructions de montage.

Numéros de référence du fabricant :

• Numéro d'article : 1010621
• Numéro GTIN (EAN, UPS) : 8432393100678

Fabricant : EMUCA
