Ferrure de porte relevable de haute qualité, en métal et plastique robuste (métal et plastique), surface : grise, 1010421, capacité de charge : 6 kg (13 lbs)

Application :

Support de porte relevable robuste à câble pour portes de meubles, portes d'armoires, portes de secrétaires, portes de bars et bien plus encore.

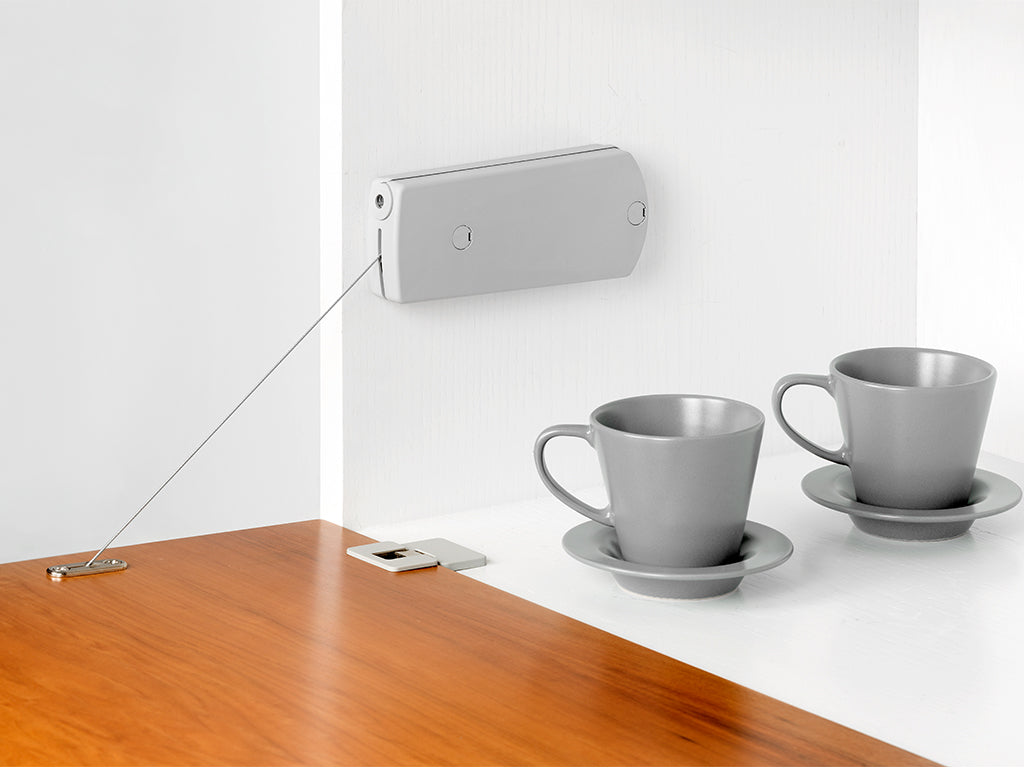

La ferrure de porte relevable 1010421 (Microwinch) est un support de porte relevable compact pour les portes de meubles s'ouvrant vers le bas et fonctionne avec un câble en acier résistant.

Lors de l'ouverture, le mécanisme freine le mouvement descendant de la porte et empêche ainsi une chute incontrôlée.

La position finale de la porte ouverte peut être réglée, de sorte que la course d'ouverture puisse être adaptée aux meubles et à l'utilisation.

La version avec une force de freinage de 6 kg (13 lbs) est prévue pour des hauteurs de porte de 210 à 480 mm (8-17/64″ - 18-57/64″) ; la combinaison admissible de la hauteur de la porte, du poids de la porte et du nombre de mécanismes est déterminée selon le tableau de sélection.

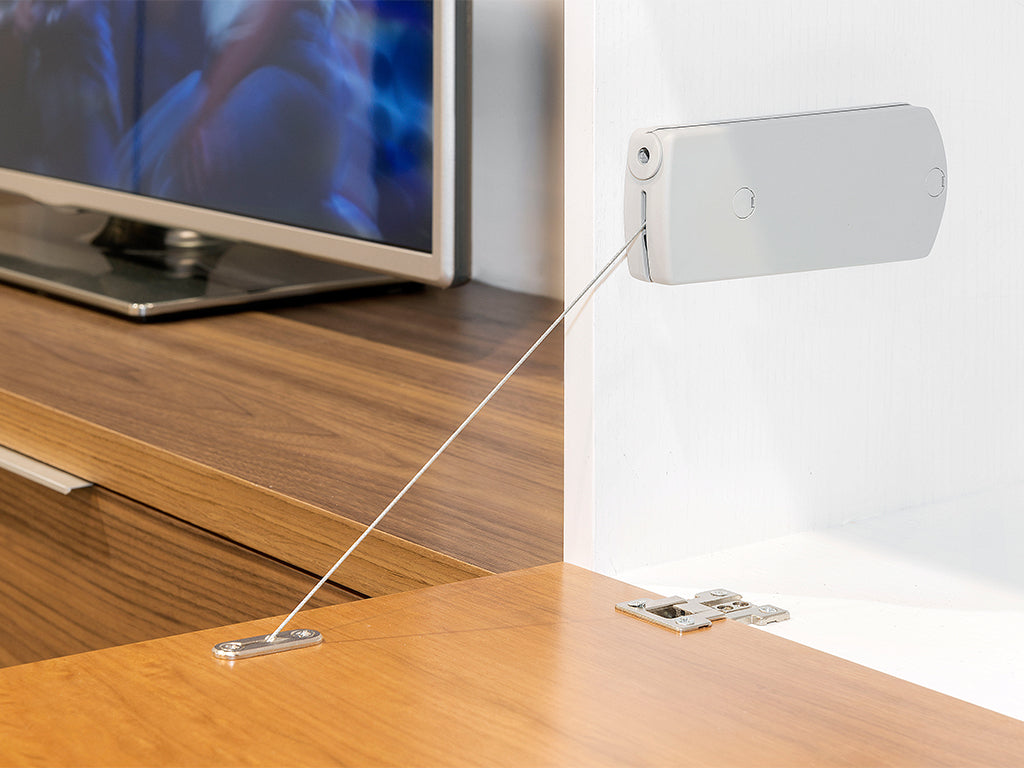

Étant donné que le support de porte relevable à câble 1010421 peut être monté horizontalement ou verticalement ainsi qu'à droite ou à gauche, il peut également être utilisé de manière flexible dans des corps de meubles plus plats.

La combinaison d'acier et de plastique assure une construction compacte et robuste et rend la ferrure particulièrement adaptée aux meubles de salon, de bureau et d'armoire.

Les supports de porte relevable à câble de haute qualité 1010421 sont idéalement adaptés, entre autres, pour :

• Meubles de salon
• Meubles de bureau
• Meubles hauts
• Buffets
• Portes de meubles
• Portes d'armoires
• Portes de secrétaires
• Portes de bars

Matériau :

• Les supports de porte relevable à câble 1010421 sont fabriqués en métal et en plastique robuste (métal et plastique)
• Câble en acier
• La combinaison de métal et de plastique offre un équilibre optimal entre résistance et flexibilité, rendant les ferrures robustes et en même temps adaptables
• De plus, cette combinaison de matériaux permet une esthétique et une fonctionnalité améliorées, car elle offre à la fois stabilité et une multitude d'options de design

Surface :

• Gris
• Le gris offre une base polyvalente et élégante qui se combine bien avec d'autres couleurs et matériaux et crée une atmosphère calme et intemporelle dans les espaces modernes comme classiques
• De plus, le gris a la capacité de mettre en valeur les accents d'une pièce sans être dominant, ce qui le rend idéal pour la conception d'intérieurs harmonieux et équilibrés

Montage :

• La fixation se fait à l'aide des six vis incluses dans la livraison (vis Euro)
• Le support de porte relevable à câble 1010421 possède 2 trous de fixation de ⌀6,5 mm espacés de 110 mm ; la connexion de porte séparée possède en plus deux points de fixation
• Il faut d'abord déterminer le nombre de mécanismes appropriés en fonction de la hauteur et du poids de la porte à l'aide du tableau de sélection
• Ensuite, les points de fixation sur le côté du corps sont marqués en fonction de la position de montage horizontale ou verticale souhaitée et pré-percés pour le mécanisme avec ⌀5 mm x 12 mm
• Pour une porte en bois ou en matériau à base de bois, deux trous de ⌀5 mm (13/64″) x 13 mm ainsi que le trou de réception central de ⌀10 mm x 11 mm sont réalisés pour la connexion de la porte
• Le support de porte et la connexion de porte sont ensuite montés avec les vis de fixation prévues

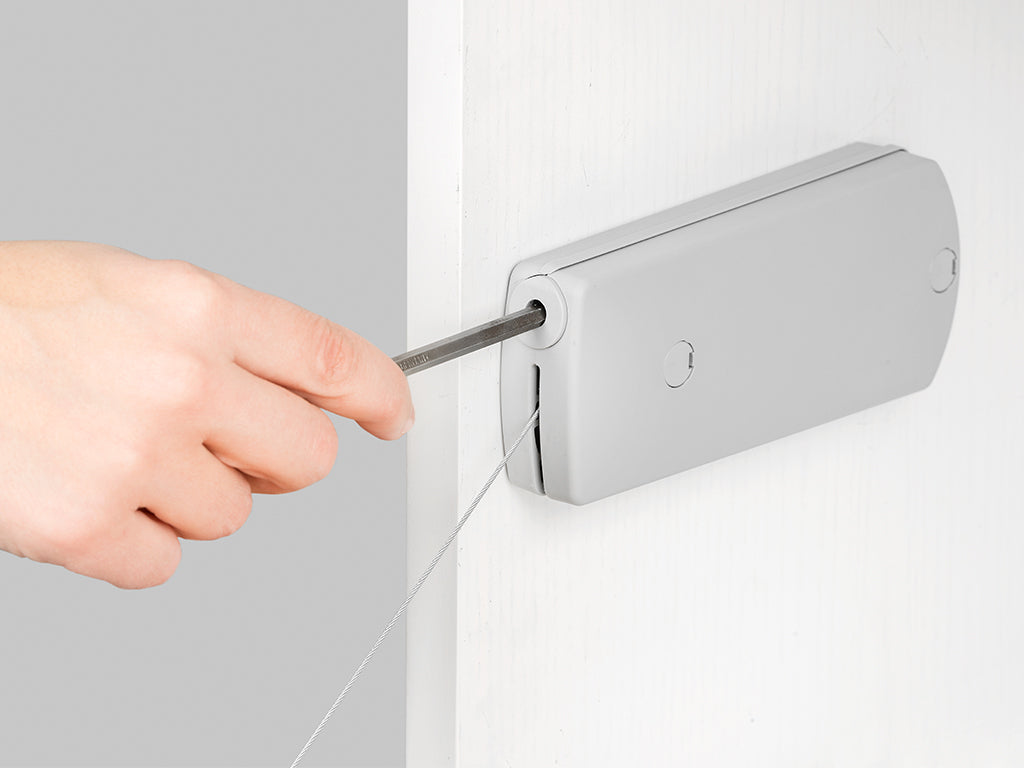

• Ensuite, le câble en acier est connecté à la connexion de porte et son bon fonctionnement est vérifié. Enfin, la position finale d'ouverture est réglée, la porte devant être soulagée pendant le réglage (pour plus de détails, voir le schéma de montage)

Caractéristiques :

• Poids : 300 g
• Capacité de charge : 6 kg (13 lbs)
• Taille : 160,5 mm (6-5/16″)
• Disponible en 4 versions : 4 kg, 6 kg, 10 kg, 14 kg
• Facile à monter
• Pratique
• Stable
• Mouvement descendant amorti de la porte de meuble
• Position finale d'ouverture réglable
• Avec câble en acier
• Utilisable à droite et à gauche
• Montage horizontal et vertical
• Pour hauteurs de porte de 210 à 480 mm (8-17/64″ - 18-57/64″)
• Pour épaisseurs de panneau de 16 à 22 mm (5/8″ - 55/64″)
• Construction compacte
• Convient aux corps de meubles plats
• Utilisation avec des charnières de meubles
• Un ou deux mécanismes selon le poids et la hauteur de la porte
• Gris
• Robuste
• Haute qualité de marque UMAXO®

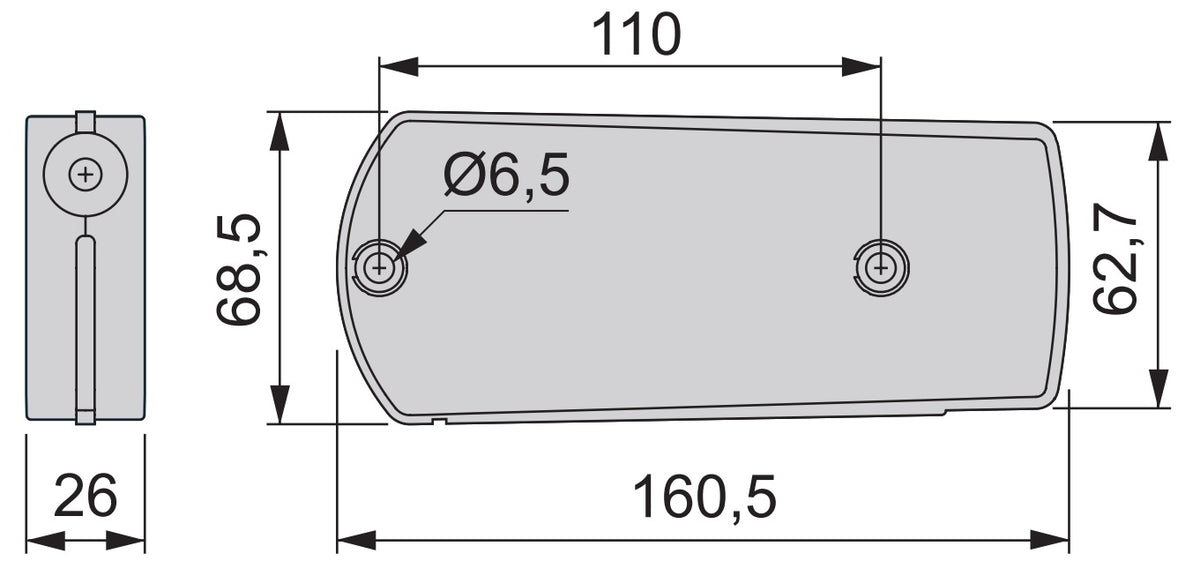

Les dimensions :

• Longueur : 160,5 mm (6-5/16")
• Hauteur maximale : 68,5 mm (2-45/64")
• Hauteur du boîtier à l'extrémité la plus étroite : 62,7 mm (2-15/32")
• Profondeur : 26 mm (1-1/32")
• Distance entre les trous de fixation : 110 mm (4-21/64")
• Trous de fixation sur le mécanisme : ⌀6,5 mm (1/4")

Pour plus de dimensions et de détails, voir le dessin technique.

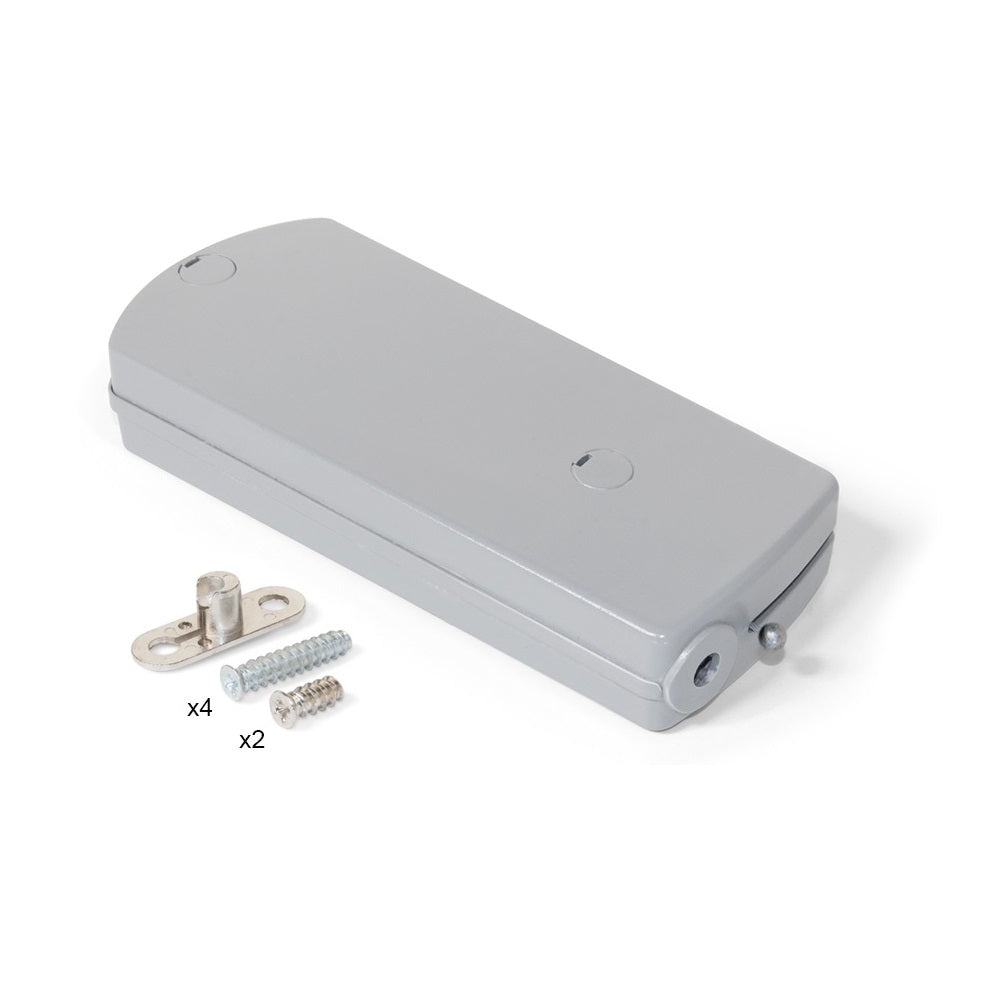

Inclus dans la livraison :

• 1 ensemble de support de porte relevable à câble 1010421 en métal et plastique robuste, gris
• 6 vis Euro

Informations supplémentaires :

• Télécharger le mode d'emploi.

Numéros de référence du fabricant :

• Numéro d'article : 1010421
• Numéro GTIN (EAN, UPS) : 8432393100654

Fabricant : EMUCA
