Support de clapet robuste, en métal et plastique robuste (métal et plastique), finition : blanc, HDS-30HR-WT (180-109-274), version : droite

Application :

Support de clapet stable pour clapets relevables, meubles de cuisine et bien plus encore.

Exécution : droite. Seul le côté droit est inclus dans la livraison.

Le support de clapet HDS-30HR-WT (180-109-274) est un support de clapet à fermeture douce pour les clapets de meubles en bois s'ouvrant vers le haut.

Il ralentit le mouvement de fermeture du clapet et empêche ainsi une fermeture brusque.

Le mécanisme de verrouillage intégré maintient le clapet en position fermée de manière sécurisée sur le corps du meuble.

En position ouverte, la ferrure supporte une position finale stable avec un angle d'ouverture de 80°.

La version lourde H est conçue pour les clapets avec un couple de 24,5 à 29,4 N·m par paire et convient donc aux clapets relevables plus grands ou plus lourds.

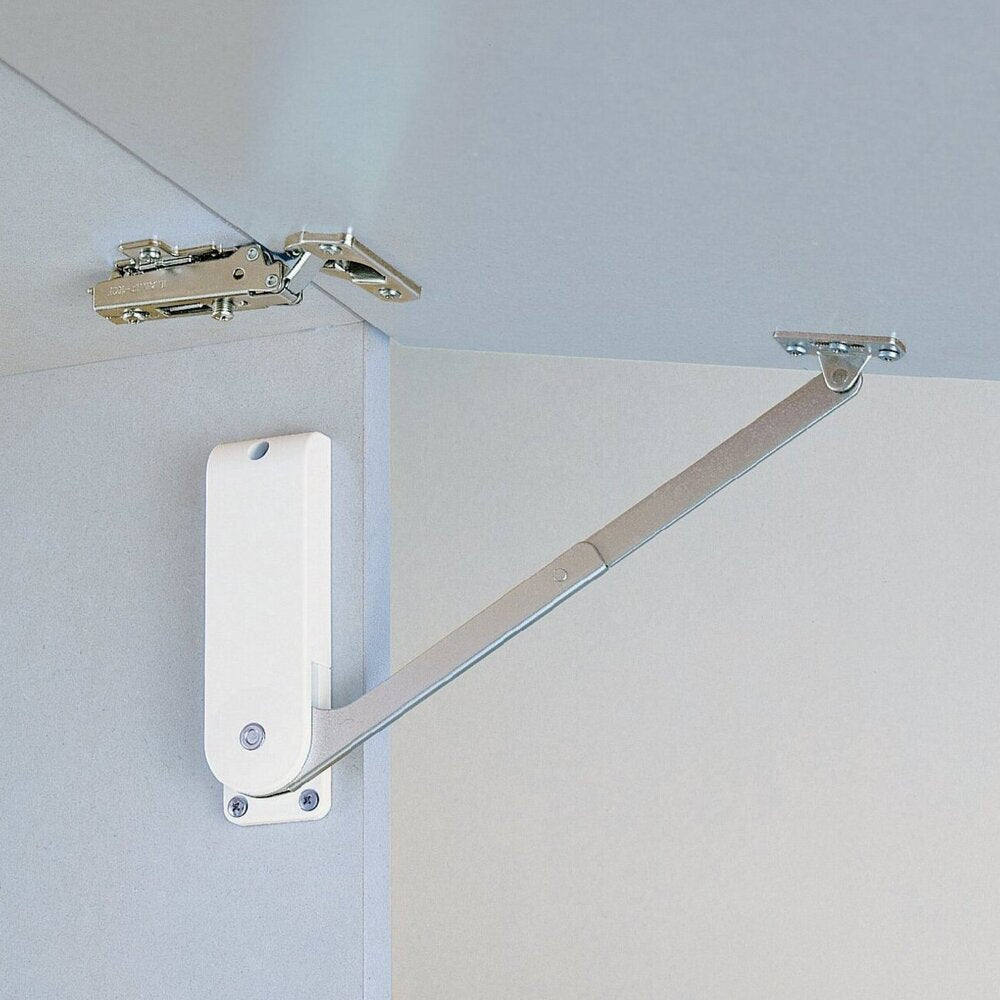

La ferrure peut être combinée avec une charnière piano, une charnière à lanière ou une charnière à boîtier appropriée et permet un mouvement de clapet contrôlé et de haute qualité dans la fabrication de meubles.

Les ferrures de clapet de haute qualité HDS-30HR-WT (180-109-274) sont idéales entre autres pour :

• Clapets de meubles
• Clapets en bois
• Clapets d'armoires
• Armoires murales
• Meubles suspendus
• Meubles de salon
• Clapets relevables
• Meubles de cuisine

Matériau :

• Les ferrures de clapet 180-109-274 sont fabriquées en métal et en plastique robuste (métal et plastique)
• La combinaison de métal et de plastique offre un équilibre optimal entre résistance et flexibilité, rendant les ferrures robustes et adaptables à la fois
• De plus, cette combinaison de matériaux permet une esthétique et une fonctionnalité améliorées, car elle offre à la fois stabilité et une variété d'options de conception

Finition :

• Blanc
• Les surfaces blanches confèrent une esthétique propre et moderne
• La couleur blanche reflète efficacement la lumière, rendant les pièces plus lumineuses et visuellement plus grandes
• De plus, les objets blancs sont discrets et faciles à nettoyer, ce qui les rend particulièrement pratiques pour un usage quotidien
• Bras de levier du support de clapet : nickelé

Montage :

• La fixation s'effectue à l'aide des six vis fournies (vis auto-taraudeuses à tête bombée 3,5 x 15 mm)
• Il faut d'abord calculer et vérifier le couple du clapet afin que la version corresponde au poids et à la hauteur du clapet
• Ensuite, les charnières doivent être correctement montées, et le clapet doit pouvoir s'ouvrir et se fermer facilement avant l'installation du support de clapet

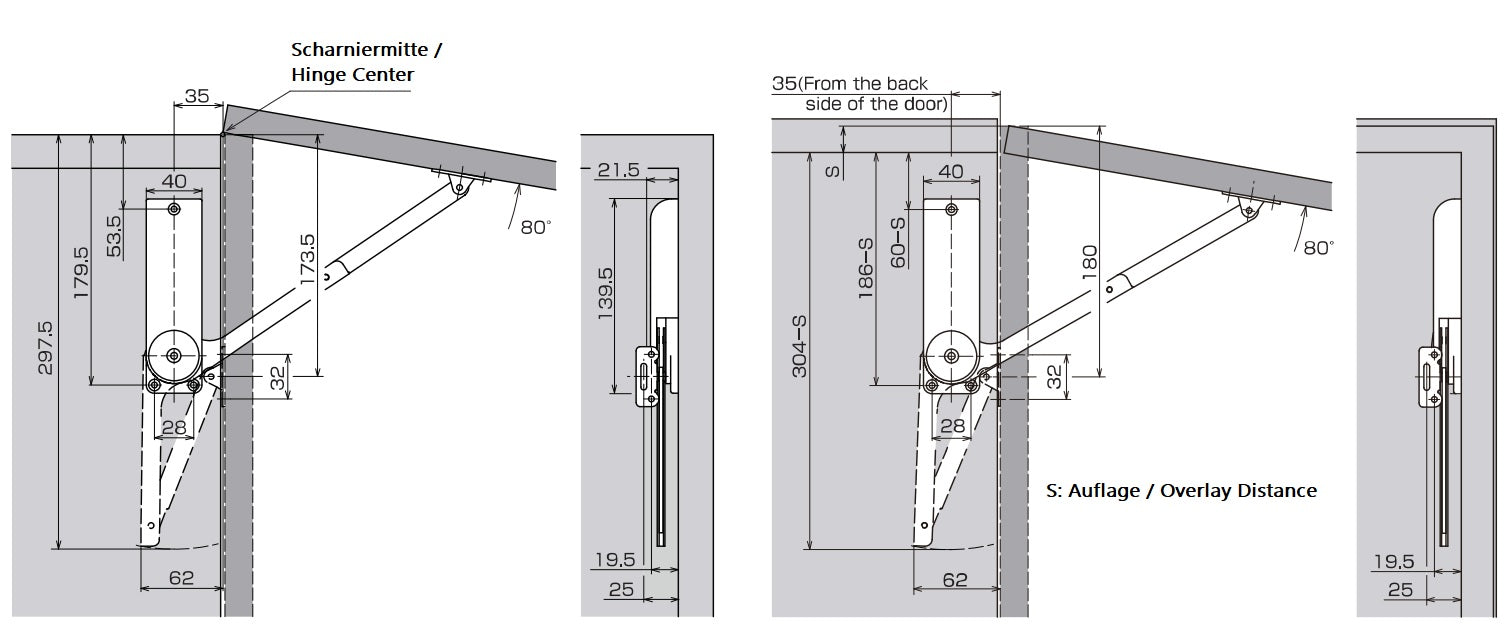

• Le support de clapet HDS-30HR-WT est fixé sur le panneau latéral droit du corps du meuble selon le plan de montage avec des vis de ⌀ 3,5 x 15 mm.
• Le support de clapet a 3 trous de fixation. La distance entre les trous de fixation est de 126 mm (4-61/64″) et 28 mm (1-7/64″)
• La distance entre le centre de la ferrure et le bord avant intérieur est de 35 mm (1-3/8″)
• La plaque de montage est d'abord pré-fixée sur le trou oblong du clapet.
• Ensuite, le clapet est ouvert et fermé afin de pouvoir ajuster la position de la plaque de montage pour que le mouvement soit doux et régulier.
• Enfin, la plaque de montage est fermement vissée à travers les trous ronds et toutes les vis sont vérifiées pour leur bon ajustement. La distance entre les trous de fixation est de 32 mm (1-17/64″) (pour plus de détails, voir plan de montage)

Caractéristiques :

• Version : droite
• Poids : 300 g
• Capacité de charge : 14,7 N (1,5 kp)
• Taille : 140 mm (5-33/64″)
• Facile à monter
• Pratique
• Stable
• Modèle H pour clapets lourds
• Pour clapets en bois s'ouvrant vers le haut
• Fonction de fermeture douce lors de la fermeture
• Amortisseur intégré contre le claquement
• Mécanisme de verrouillage intégré pour la position fermée
• Fonction de maintien en position complètement ouverte
• Angle d'ouverture 80°
• Convient pour charnière piano, charnière à lanière ou charnière à boîtier
• Plage de couple 24,5 à 29,4 N·m par paire
• Blanc
• Robuste
• Qualité de marque supérieure de Sugatsune / LAMP®

Les dimensions :

• Longueur de la ferrure de clapet : 140 mm (5-33/64″)
• Largeur : 40 mm (1-37/64″)
• Profondeur : 20 mm (25/32″)

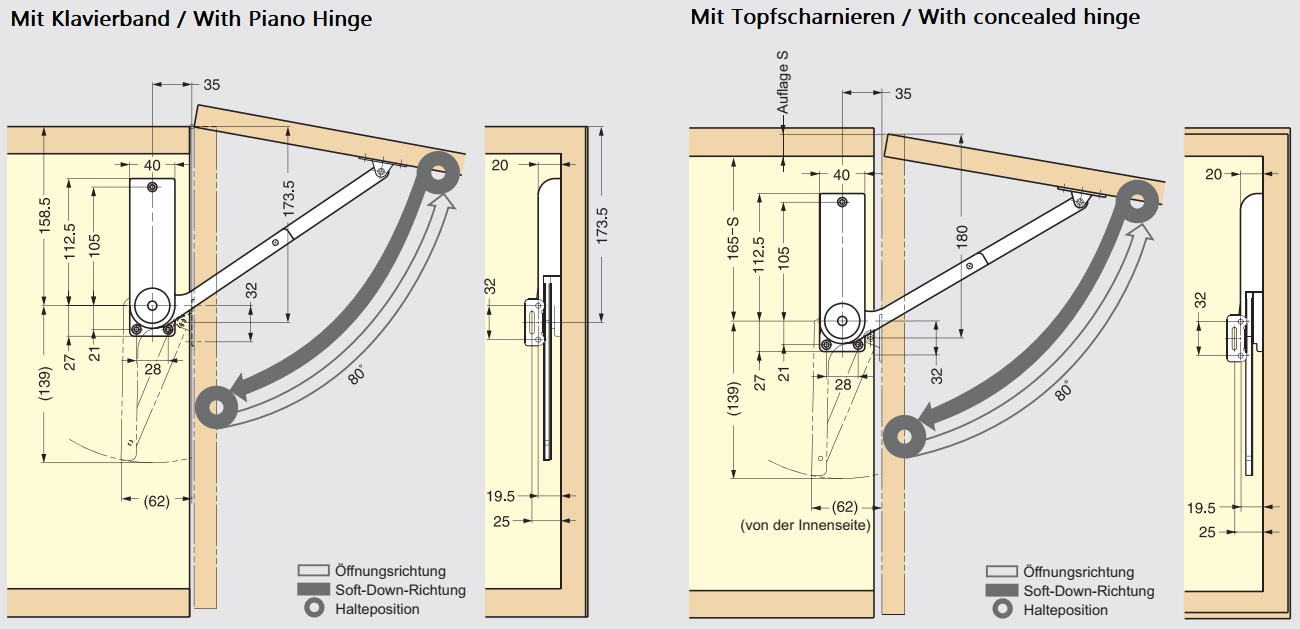

Pour d'autres mesures et détails, voir le dessin technique.

Contenu de la livraison :

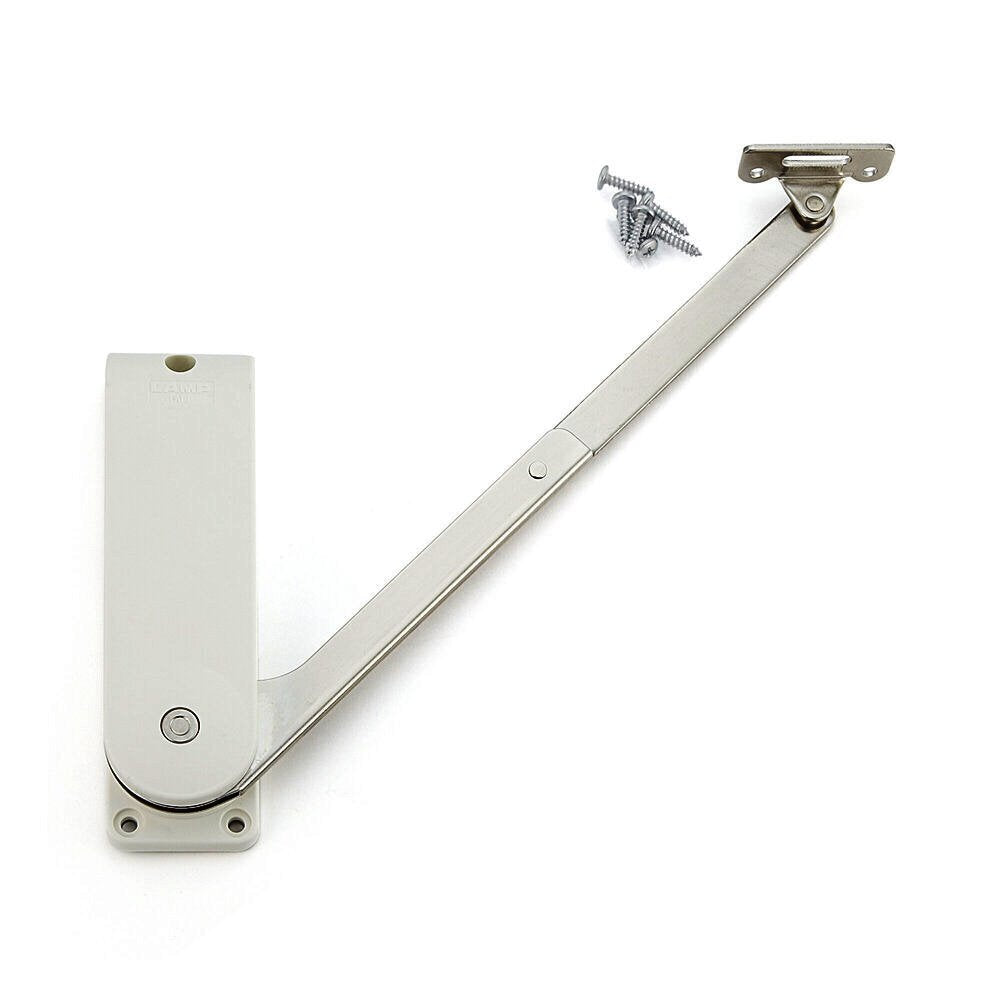

• 1 pièce support de clapet HDS-30HR-WT (180-109-274) en métal et plastique robuste, blanc
• 6 pièces vis auto-taraudeuses à tête bombée 3,5 x 15 mm

Informations complémentaires :

• Télécharger les instructions de montage.

Numéros de référence du fabricant :

• Numéro d'identification d'article : 180-109-274
• Numéro d'article : HDS-30HR-WT
• Numéro GTIN (EAN, UPS) : 4510932024280

Fabricant : Sugatsune / LAMP® (Japon)
