Manche d'outil robuste et de haute qualité en nylon renforcé, noir avec capuchons noirs, 93 mm (3,7″) MJH-93-BL. Poignée de machine MJH-93-BL pour armoires industrielles, équipements de production, construction mécanique, de Sugatsune / LAMP® (Japon)

Manche d'outil de haute qualité en nylon renforcé, noir, avec capuchons noirs MJH-93-BL

Application: [caption id="attachment_103003" align="alignnone" width="420"] Manche d'outil robuste et de haute qualité en nylon renforcé, noir avec capuchons noirs, MJH-93-BL, 93 mm, de Sugatsune. Candidature[/caption] Poignée de machine MJH-93-BL pour armoires industrielles, usines de production, construction mécanique. La surface intérieure de la poignée industrielle est arrondie pour faciliter une prise en main facile et rapide. Les capuchons de protection sont solidement fixés pour éviter qu'ils ne tombent. Les endroits où la capacité de charge de la poignée est appliquée dans deux directions sont marqués du symbole « ※ » sur le dessin technique. Les manches d'outils MJH-93-BL de haute qualité sont idéaux pour, entre autres :

• Armoires industrielles
• Installations de production
• Génie mécanique
• Mobilier de bureau
• Technologie médicale
• Appareils électriques

Matériel:

• Les manches d'outils MJH-93-BL de haute qualité sont fabriqués en nylon renforcé

Surface:

• Noir

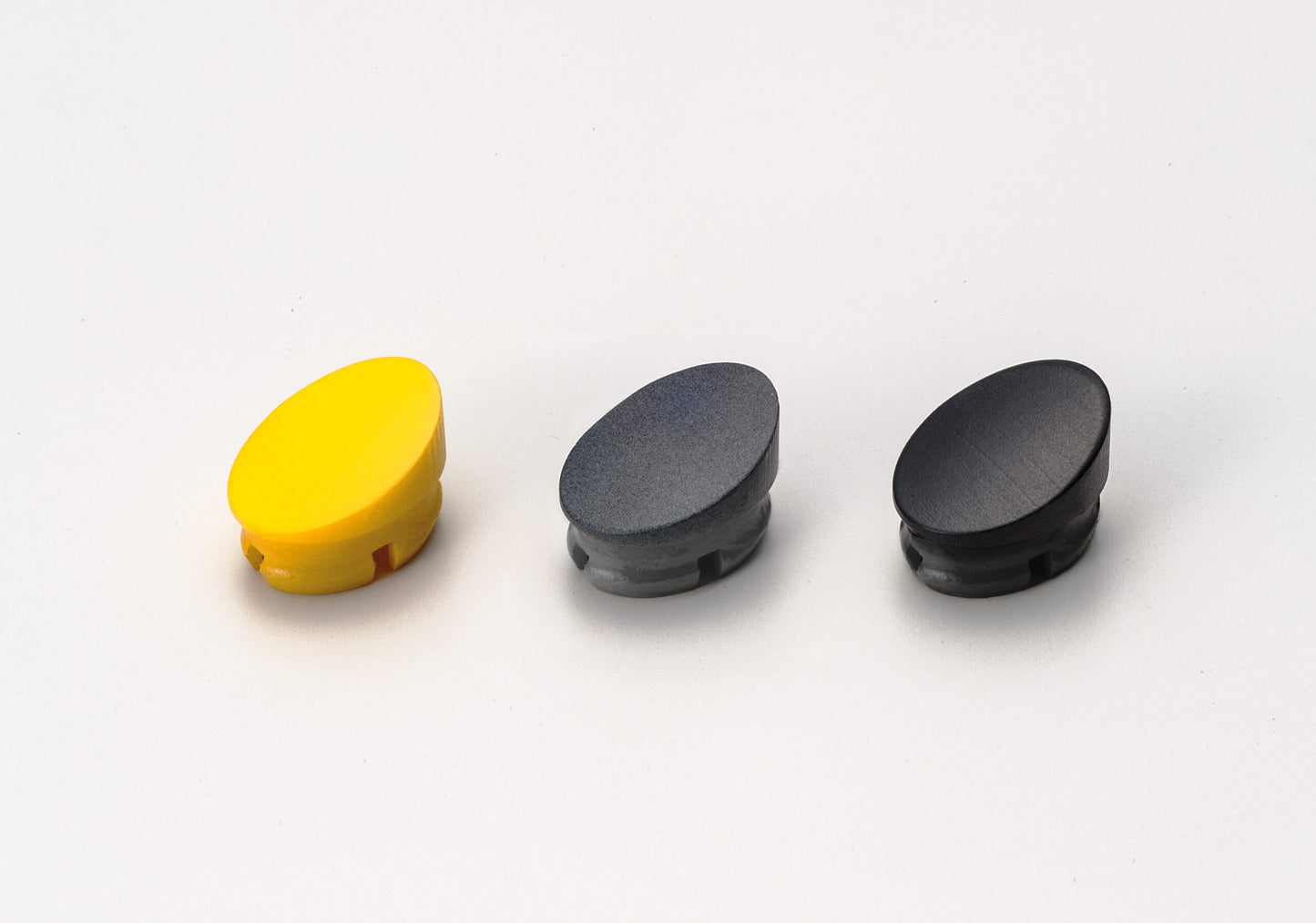

• Les capuchons de protection sont disponibles en noir, jaune et gris

Assemblée:

• La fixation se fait avec des vis à six pans creux M6 (non incluses dans la livraison)
• Pour l'installation, deux trous pour les vis de fixation doivent être pré-percés à l'avant avec une distance (P) de 93 mm (3-21/32″)
• La poignée MJH-93-BL peut être installée de l'intérieur comme de l'extérieur (pour plus de détails, voir le dessin d'installation )

[caption id="attachment_103021" align="alignnone" width="420"] Manche d'outil robuste et de haute qualité en nylon renforcé, noir avec capuchons noirs, MJH-93-BL, 93 mm, de Sugatsune. Dessin d'assemblage[/caption] Caractéristiques:

• Poids : 43,8 g
• Capacité de charge : 450 N (46 kp)
• Taille : 93 mm (3,7″)
• Hauteur intérieure de la zone de préhension : 33,5 mm (1-5/16″)
• Ergonomique
• Solide
• Robuste
• Fabriqué en nylon renforcé
• Noir
• Marque de haute qualité de Sugatsune / LAMP®

Dimensions: Pour plus de dimensions et de détails, voir le dessin technique .

• Longueur du manche de l'outil (L1) : 116,5 mm (4-19/32″)
• Hauteur (H1) : 42 mm (1-21/32″)
• Distance entre les trous de montage (P) : 93 mm (3-21/32″)
• Largeur de la poignée intérieure (L2) : 68,5 mm (2-45/64″)
• Hauteur de la poignée intérieure (H2) : 33,5 mm (1-5/16″)
• Diamètre du trou de montage (D) : Φ6,5 mm (1/4″)
• Taille de l'écrou de vis (S) : 6,5 mm (1/4″)

[caption id="attachment_103039" align="alignnone" width="420"] Manche d'outil robuste et de haute qualité en nylon renforcé, noir avec capuchons noirs, MJH-93-BL, 93 mm, de Sugatsune. Dessin technique[/caption] Inclus dans la livraison :

• Manche d'outil 1 pièce MJH-93-BL en nylon renforcé, noir
• 2 capuchons de protection noirs

Numéro de référence du fabricant :

• Numéro d'article : 100-026-534, 100-026-537
• Numéro d'article : MJH-93-BL
• Numéro EAN : 4510932161480, 4510932161510

Fabricant : Sugatsune / LAMP® (Japon)
