Jeu de 2 charnières à friction de haute qualité (gauche + droite), couple : 4 N·m, en acier inoxydable SUS430 (1.4016 ou X6Cr17) de haute qualité, surface : polie brillante, HG-TB20 (HG-TB20L et HG-TB20R)

Application :

2 charnières à friction de haute qualité pour couvercles d'appareils, abattants de meubles, boîtiers de moniteurs et bien plus encore.

Le jeu de charnières à couple HG-TB20 se compose d'une charnière gauche (HG-TB20L) et d'une charnière droite (HG-TB20R) pour un guidage symétrique et horizontal des abattants.

Chaque charnière génère un couple constant de 2 N·m et permet ainsi un positionnement en continu de l'abattant dans la plage de charge appropriée.

Ensemble, les deux charnières fournissent un couple total nominal de 4 N·m et répartissent la charge uniformément des deux côtés.

La fonction d'arrêt libre maintient les couvercles, les écrans ou les abattants d'appareils dans la position souhaitée sans loquet supplémentaire.

La conception symétrique gauche-droite assure une installation propre et un mouvement stable et contrôlé dans les deux sens de rotation.

La construction robuste en acier inoxydable SUS430 est particulièrement adaptée aux appareils, aux meubles et aux installations techniques.

Les charnières à friction de haute qualité HG-TB20 (HG-TB20L et HG-TB20R) sont idéales pour :

• Supports LCD
• Caméras de surveillance
• Panneaux de commande
• Capots de machines
• Unités d'affichage
• Consoles
• Boîtiers techniques
• Couvercles d'appareils
• Abattants de meubles
• Boîtiers de moniteurs

Matériau :

• Les charnières à friction HG-TB20L et HG-TB20R sont fabriquées en acier inoxydable SUS430 (1.4016 ou X6Cr17) de haute qualité
• L'acier inoxydable SUS430 (1.4016) offre une solide résistance à la corrosion pour les intérieurs secs à modérément humides, ce qui le rend bien adapté aux ferrures de meubles et industrielles sans exposition au chlorure
• Il est ferromagnétique et donc idéal pour les loquets magnétiques, les mécanismes de verrouillage et les contre-plaques

Surface :

• Polie brillante
• Les surfaces polies brillantes sur les ferrures et les composants de meubles améliorent l'esthétique et leur confèrent un aspect haut de gamme et élégant
• De plus, la surface lisse facilite le nettoyage et réduit l'adhérence de la saleté et des impuretés

Montage :

• Tout d'abord, les positions de fixation sur l'abattant et sur le corps ou le boîtier de l'appareil doivent être marquées et pré-percées à l'aide du dessin technique
• Le HG-TB20L est monté sur le côté gauche et le HG-TB20R sur le côté droit
• Les deux axes de charnière doivent être exactement à la même hauteur, alignés horizontalement et parallèles les uns aux autres
• Pour l'espace d'alignement requis, les trous de réception doivent être légèrement surdimensionnés avec une tolérance de C0,5, conformément aux spécifications du fabricant
• Les branches verticales sont solidement fixées avec des vis à tête fraisée M5 et les branches horizontales avec des vis à tête bombée ou cylindrique M5
• Ensuite, l'abattant doit être actionné sur toute la plage de mouvement et la sécurité du positionnement dans différentes positions d'ouverture doit être vérifiée

Caractéristiques :

• Poids : 64 g
• Taille : 52,5 mm (2-1/16″)
• Disponible en quatre niveaux de couple différents : 1,4 N·m (HG-TB7), 4 N·m (HG-TB20), 6 N·m (HG-TB30) et 9 N·m (HG-TB45)
• Facile à monter
• Pratique
• Stable
• Ensemble composé d'une charnière à couple gauche et d'une charnière à couple droite
• HG-TB20L pour le côté gauche
• HG-TB20R pour le côté droit
• Couple constant dans les deux sens de mouvement
• Fonction d'arrêt libre en continu
• Angle d'ouverture jusqu'à 360°
• Pour montage horizontal
• Matériau principal : acier inoxydable SUS430
• Température de fonctionnement de 0 °C à 40 °C
• Testé en interne par le fabricant avec 20 000 cycles d'ouverture et de fermeture
• Conception symétrique gauche-droite
• Convient aux applications techniques et industrielles
• Épaisseur du matériau : 2,5 mm (3/32″)
• Poli brillant
• Résistant aux intempéries
• Inoxydable (résistant à la corrosion)
• Qualité de marque supérieure de Sugatsune / LAMP®

Les dimensions :

• Les dimensions s'appliquent respectivement aux charnières gauche et droite ; les deux versions sont symétriques
• Hauteur des charnières à couple : 52,5 mm (2-1/16″)
• Profondeur : 42,5 mm (1-43/64″)
• Largeur : 19 mm (3/4″)

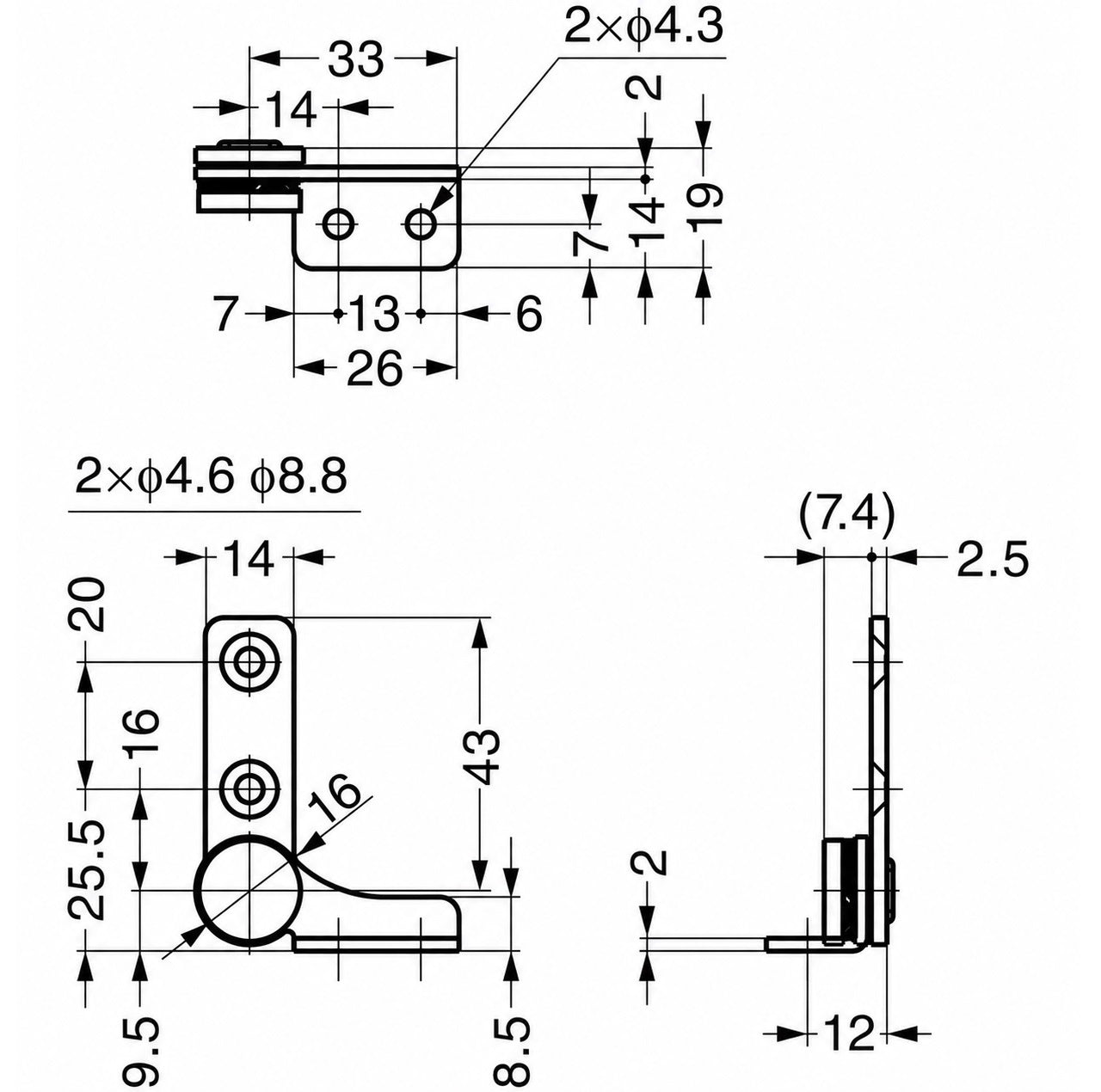

Pour d'autres dimensions et détails, voir le dessin technique.

Inclus dans la livraison :

• 1 jeu de charnières à couple HG-TB20 (HG-TB20L et HG-TB20R) en acier inoxydable SUS430 de haute qualité, polies brillantes
• Veuillez noter qu'aucune vis de fixation n'est incluse dans la livraison

Regarder la vidéo du produit :

Numéros de référence du fabricant :

• Numéro d'identification d'article : HG-TB20L et HG-TB20R (alternativement : 170-012-414 et 170-012-413)
• Numéro d'article : HG-TB20
• Numéro GTIN (EAN, UPS) : 4510932004091 et 4510932004084

Fabricant : Sugatsune / LAMP® (Japon)
