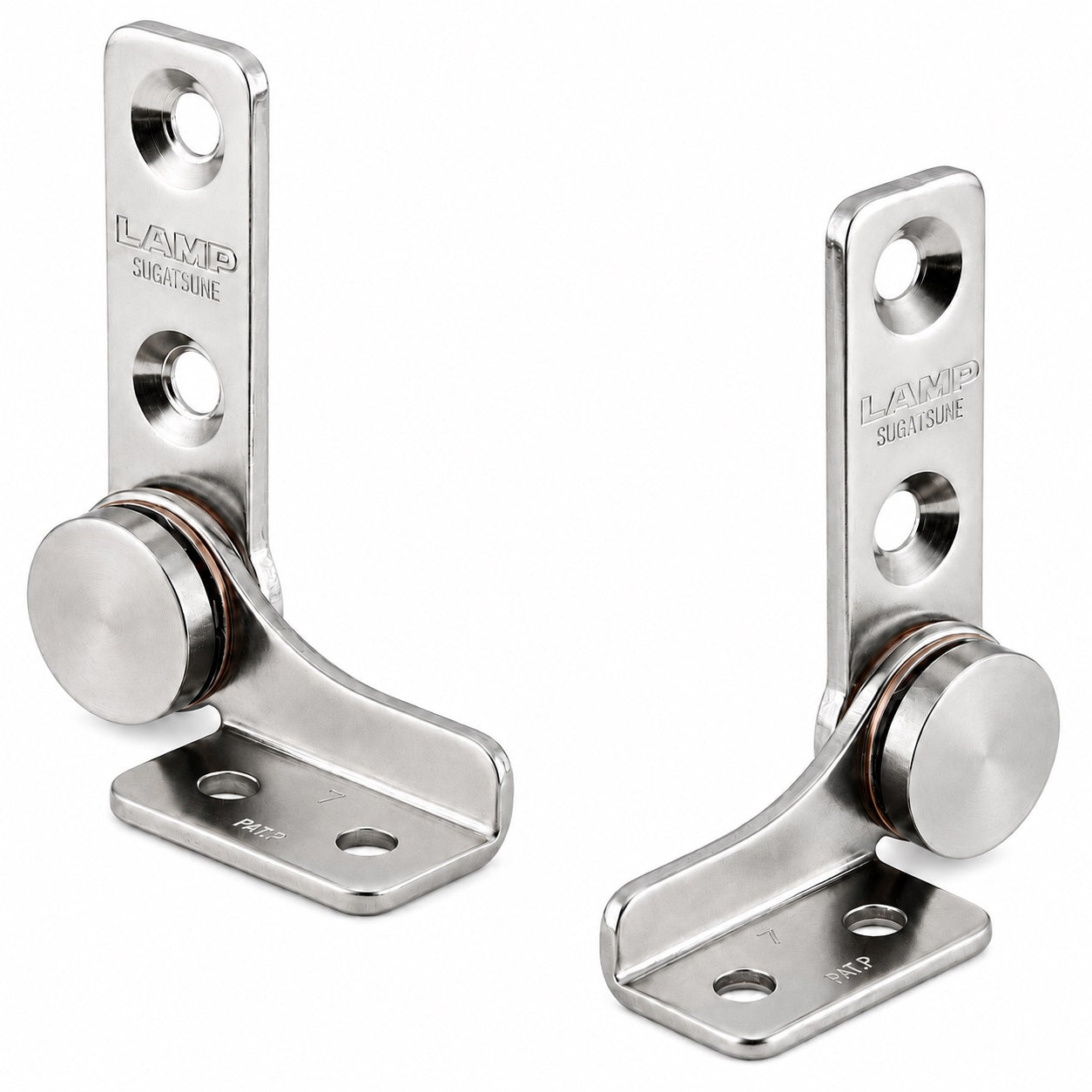

Jeu de 2 charnières à friction de haute qualité (gauche + droite), couple : 1,4 N·m, en acier inoxydable SUS430 (1.4016 ou X6Cr17) de haute qualité, surface : polie brillante, HG-TB7 (HG-TB7L et HG-TB7R)

Application :

2 charnières à friction de haute qualité pour les couvercles d'appareils, les abattants de meubles, les boîtiers de moniteurs et bien plus encore.

Le jeu de charnières à couple HG-TB7 se compose d'une charnière gauche (HG-TB7L) et d'une charnière droite (HG-TB7R) pour un guidage symétrique et horizontal du volet.

Chaque charnière génère un couple constant de 0,7 N·m, permettant un positionnement en continu du volet dans la plage de charge appropriée.

Ensemble, les deux charnières fournissent un couple total nominal de 1,4 N·m et répartissent la charge uniformément des deux côtés.

La fonction Free-Stop maintient les couvercles, les écrans ou les volets d'appareils dans la position souhaitée sans loquet supplémentaire.

La conception en miroir gauche-droite assure une installation propre et un mouvement stable et contrôlé dans les deux sens de rotation.

La construction robuste en acier inoxydable SUS430 est particulièrement adaptée aux appareils, aux meubles et aux installations techniques.

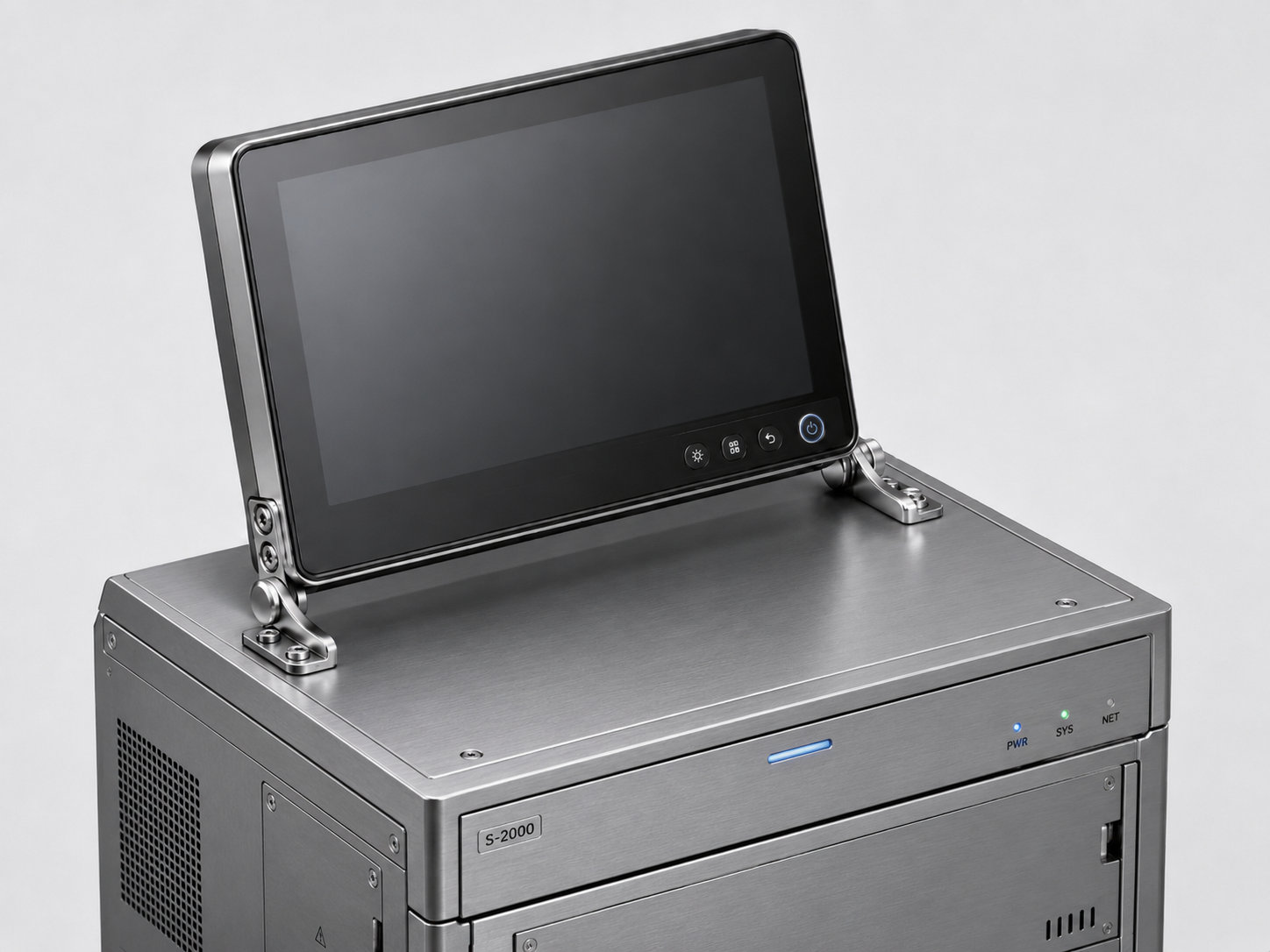

Les charnières à friction de haute qualité HG-TB7 (HG-TB7L et HG-TB7R) sont idéales, entre autres, pour :

• Supports LCD
• Caméras de surveillance
• Pupitres de commande
• Capots de machines
• Unités d'affichage
• Consoles
• Boîtiers techniques
• Couvercles d'appareils
• Abattants de meubles
• Boîtiers de moniteurs

Matériau :

• Les charnières à friction HG-TB7L et HG-TB7R sont fabriquées en acier inoxydable SUS430 (1.4016 ou X6Cr17) de haute qualité
• L'acier inoxydable SUS430 (1.4016) offre une solide résistance à la corrosion pour les intérieurs secs à moyennement humides et convient donc bien aux ferrures de meubles et industrielles sans exposition au chlorure
• Il est ferromagnétique et donc idéal pour les loquets magnétiques, les mécanismes de verrouillage et les contre-plaques

Surface :

• Poli brillant
• Les surfaces polies brillantes des ferrures et des composants de meubles améliorent l'esthétique et leur confèrent un aspect noble et de haute qualité
• De plus, la surface lisse facilite le nettoyage et assure une moindre adhérence de la saleté et des impuretés

Montage :

• Il faut d'abord marquer et pré-percer les positions de fixation sur le volet et sur le corps ou le boîtier de l'appareil à l'aide du dessin technique dimensionnel
• Le HG-TB7L est monté sur le côté gauche et le HG-TB7R sur le côté droit
• Les deux axes de charnière doivent être exactement à la même hauteur, alignés horizontalement et affleurer
• Pour le jeu d'alignement nécessaire, les trous de réception doivent être légèrement surdimensionnés avec une tolérance de C0,5 selon les spécifications du fabricant
• Les pattes verticales sont fixées solidement avec des vis à tête fraisée M5 et les pattes horizontales avec des vis à tête bombée ou cylindrique M5
• Ensuite, le volet doit être actionné sur toute la plage de mouvement et le positionnement sécurisé dans différentes positions d'ouverture doit être vérifié

Propriétés :

• Poids : 62 g
• Taille : 52,5 mm (2-1/16″)

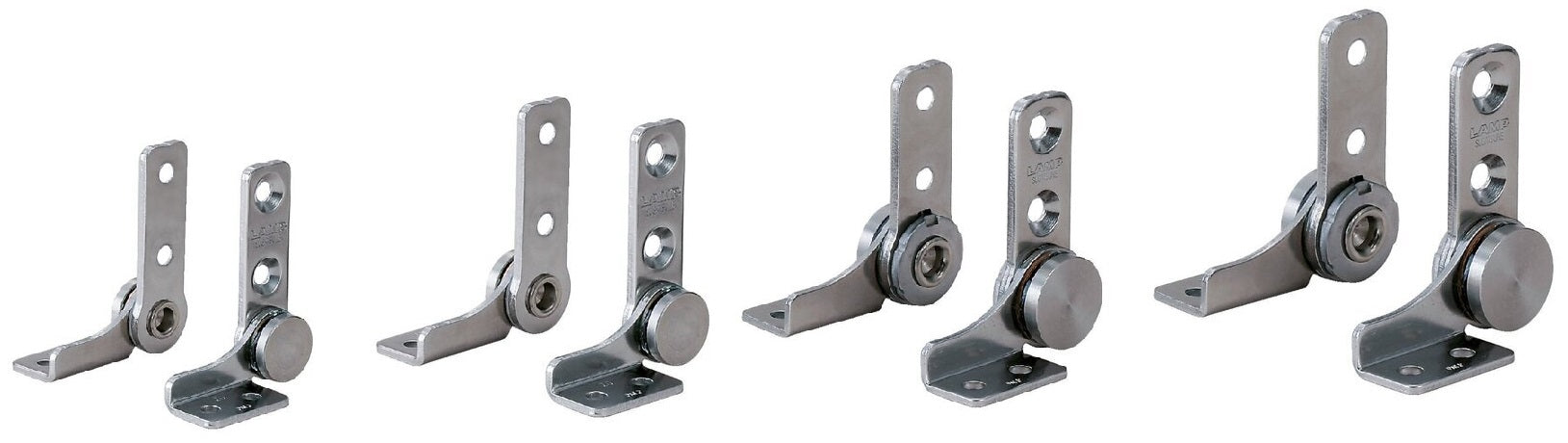

• Disponible en quatre niveaux de couple différents : 1,4 N·m (HG-TB7), 4 N·m (HG-TB20), 6 N·m (HG-TB30) et 9 N·m (HG-TB45)
• Facile à monter
• Pratique
• Stable
• Jeu d'une charnière de couple gauche et d'une droite
• HG-TB7L pour le côté gauche
• HG-TB7R pour le côté droit
• Couple constant dans les deux sens de mouvement
• Fonction Free-Stop en continu
• Angle d'ouverture jusqu'à 360°
• Pour montage horizontal
• Matériau principal : acier inoxydable SUS430
• Température de fonctionnement de 0 °C à 40 °C
• Testé en interne par le fabricant pour 20 000 cycles d'ouverture et de fermeture
• Version en miroir gauche-droite
• Convient aux applications techniques et industrielles
• Épaisseur du matériau : 2,5 mm (3/32″)
• Poli brillant
• Résistant aux intempéries
• Inoxydable (résistant à la corrosion)
• Haute qualité de marque de Sugatsune / LAMP®

Les dimensions :

• Les dimensions s'appliquent respectivement aux charnières gauche et droite ; les deux versions sont en miroir
• Hauteur des charnières à couple : 52,5 mm (2-1/16″)
• Profondeur : 42,5 mm (1-43/64″)
• Largeur : 19 mm (3/4″)

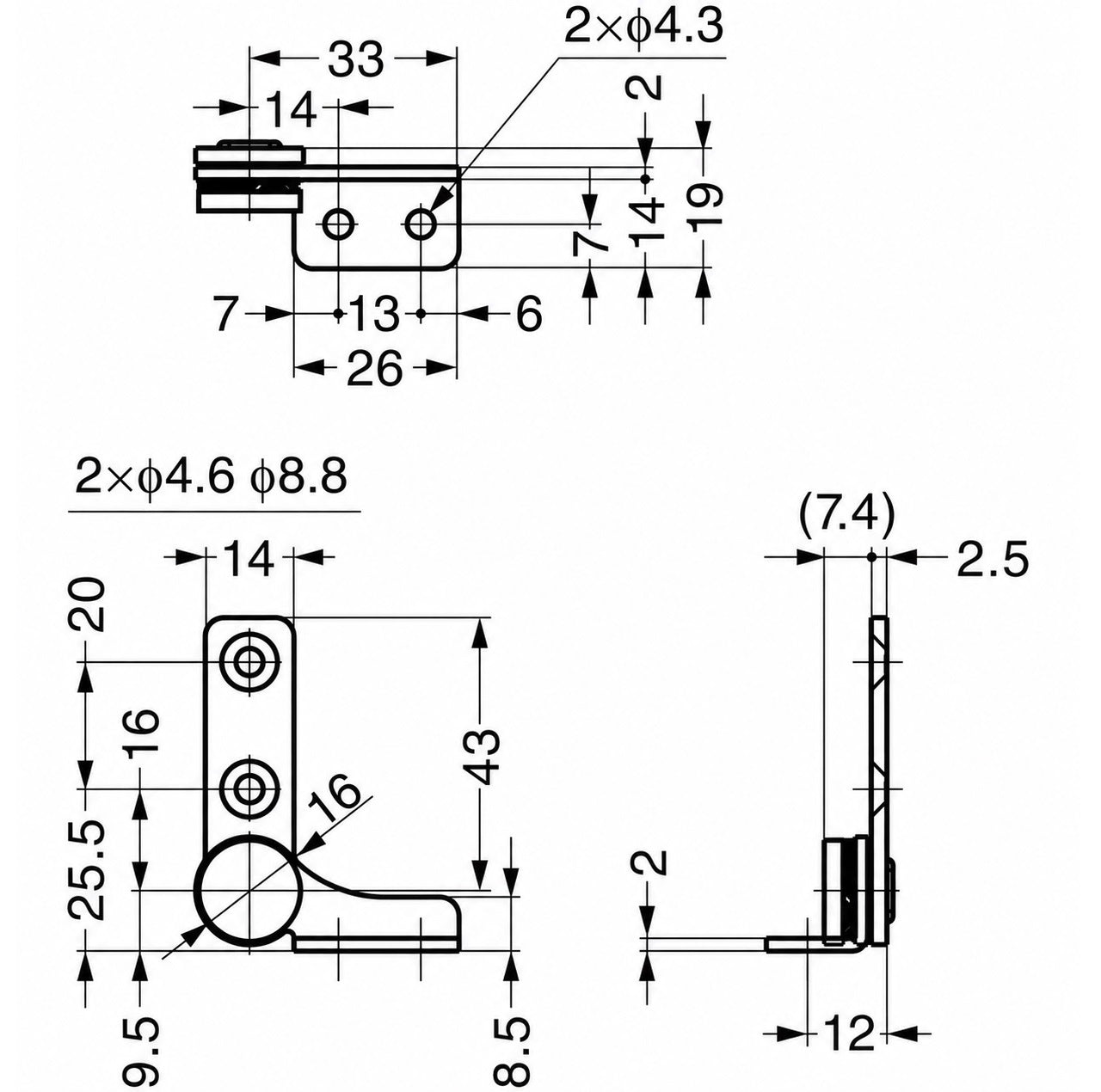

Pour plus de dimensions et de détails, voir dessin technique.

Inclus dans la livraison :

• 1 jeu de charnières à couple HG-TB7 (HG-TB7L et HG-TB7R) en acier inoxydable SUS430 de haute qualité, poli brillant
• Veuillez noter qu'aucune vis de fixation n'est incluse dans la livraison

Regarder la vidéo du produit :

Numéros de référence du fabricant :

• Numéro d'identification d'article : HG-TB7L et HG-TB7R (alternativement : 170-022-143 et 170-022-142)
• Numéro d'article : HG-TB7
• Numéro GTIN (EAN, UPS) : 4510932022965 et 4510932022958

Fabricant : Sugatsune / LAMP® (Japon)
