2 Stück hochwertiges robustes Steckscharnier, aus massivem rostfreiem Edelstahl SUS304 (V2A bzw. 1.4301), Oberfläche: glänzend poliert, B-1006-1 (10575), Höhe: 64 mm (2-33/64″), Tragkraft: 8 kg (18 lbs)

Anwendung:

Robustes Aushebescharnier für Schiffstüren, Wartungsklappen und vieles mehr.

Das aushängbare Scharnier B-1006-1 (10575) verbindet eine Tür oder Klappe mit dem Rahmen und ermöglicht eine gleichmäßige Drehbewegung.

Seine mittig geteilte Steckkonstruktion erlaubt es, den beweglichen Teil bei einem Öffnungswinkel ab 90° ohne Demontage der Befestigungsschrauben abzunehmen.

Dadurch lassen sich Wartungsarbeiten, Reinigung und der Austausch von Türen oder Abdeckungen schneller durchführen.

Der Werkstoff SUS304 bietet eine hohe Korrosionsbeständigkeit und eignet sich besonders für feuchte, hygienisch anspruchsvolle oder im Freien eingesetzte Anlagen.

Die glänzende Trommelpolitur sorgt für eine saubere Oberfläche und erleichtert die Reinigung.

Bei paarweiser, senkrechter Montage ist das Scharnier für eine Referenztürmasse von 8 kg (18 lbs) ausgelegt.

Die hochwertigen Aushängescharniere B-1006-1 (10575) eignen sich unter anderem ideal für:

• Wartungstür
• Maschinenabdeckungen
• Küchenmaschinen
• Außengeräte
• Gehäusetüren
• Schaltschränke
• Serviceklappen
• Schiffstüren
• Wartungsklappen

Material:

• Die Aushängescharniere 10575 werden aus massivem rostfreiem Edelstahl SUS304 (V2A bzw. 1.4301) hergestellt
• Edelstahl SUS304 zeichnet sich durch seine hohe Korrosionsbeständigkeit und Langlebigkeit aus, was ihn ideal für den Einsatz in anspruchsvollen Umgebungen macht
• Darüber hinaus bietet er eine ansprechende Oberfläche, die sowohl modern als auch pflegeleicht ist

Oberfläche:

• Glänzend poliert
• Glänzend polierte Oberflächen bei Möbelbeschlägen und Komponenten verbessern die Ästhetik und verleihen ihnen ein hochwertiges, edles Erscheinungsbild
• Außerdem erleichtert die glatte Oberfläche die Reinigung und sorgt für eine geringere Anhaftung von Schmutz und Verunreinigungen

Montage:

• Die Befestigung erfolgt mit 6 Stück M3 Senkschrauben aus Edelstahl, oder 6 Stück Senkkopf-Holzschrauben aus Edelstahl (nicht im Lieferumfang enthalten)
• Das Steckscharnier B-1006-1 (10575) besitzt 6 Befestigungslöcher
• Der Abstand zwischen den Befestigungslöchern beträgt 25 mm (63/64″)
• Zuerst müssen die Befestigungspositionen an Tür beziehungsweise Klappe und Rahmen angezeichnet und beide Scharnierhälften exakt fluchtend ausgerichtet werden
• Das Aushängescharnier wird anschließend über die 6 Befestigungsbohrungen mit M3-Senkschrauben am Untergrund befestigt
• Bei Holz oder Holzwerkstoffen können stattdessen Senkkopf-Holzschrauben mit einem Durchmesser von ⌀3 bis ⌀3,1 mm verwendet werden
• Danach werden die beiden Scharnierhälften bei einem Öffnungswinkel von mindestens 90° zusammengesteckt
• Abschließend muss geprüft werden, ob sich die Tür leicht bewegen lässt und beide Scharnierachsen genau miteinander ausgerichtet sind

Eigenschaften:

• Gewicht: 40 g (für 2 Stück: 80 g)
• Belastbarkeit (Tragkraft): 8 kg (18 lbs) - für 2 Stück
• Höhe: 64 mm (2-33/64″)
• Erhältlich in 5 Größen: 30 mm, 36 mm, 40 mm, 50 mm und 64 mm
• einfach zu montieren
• praktisch
• stabil
• Aushängbare zweiteilige Konstruktion
• Materialstärke: 1,5 mm (1/16″)
• 6 Senkbohrungen für M3-Schrauben
• Scharnierstift mit ⌀3 mm (1/8″)
• Für Innen- und Außenanwendungen geeignet
• RoHS10-konform
• Aushängbar ab einem Öffnungswinkel von 90°
• Mittig trennbare Konstruktion
• Für M3-Befestigungsschrauben geeignet
• Für Küchen- und Lebensmitteltechnik geeignet
• Für maritime Anwendungen geeignet
• Kompakte und flache Bauform
• Tür oder Klappe ohne Abschrauben abnehmbar
• glänzend poliert
• witterungsbeständig
• rostfrei (korrosionsbeständig)
• hohe Markenqualität von TAKIGEN®

Die Abmessungen:

• Gesamthöhe des Aushebescharniers: 64 mm (2-33/64″)
• Breite: 36 mm (1-27/64″)
• Durchmesser des Scharnierstifts: ⌀3 mm (1/8″)

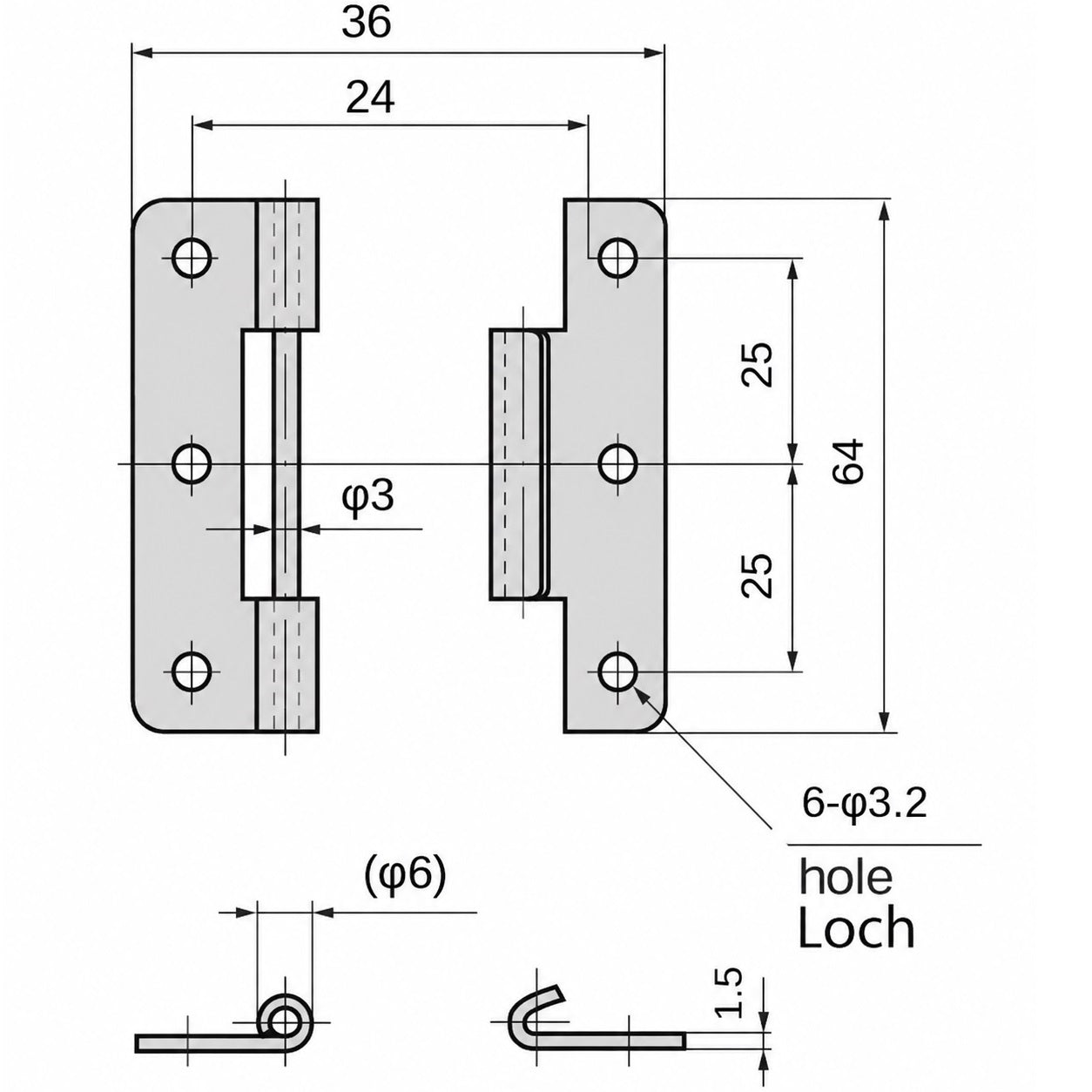

Für weitere Maße und Details siehe technische Zeichnung.

Im Lieferumfang enthalten:

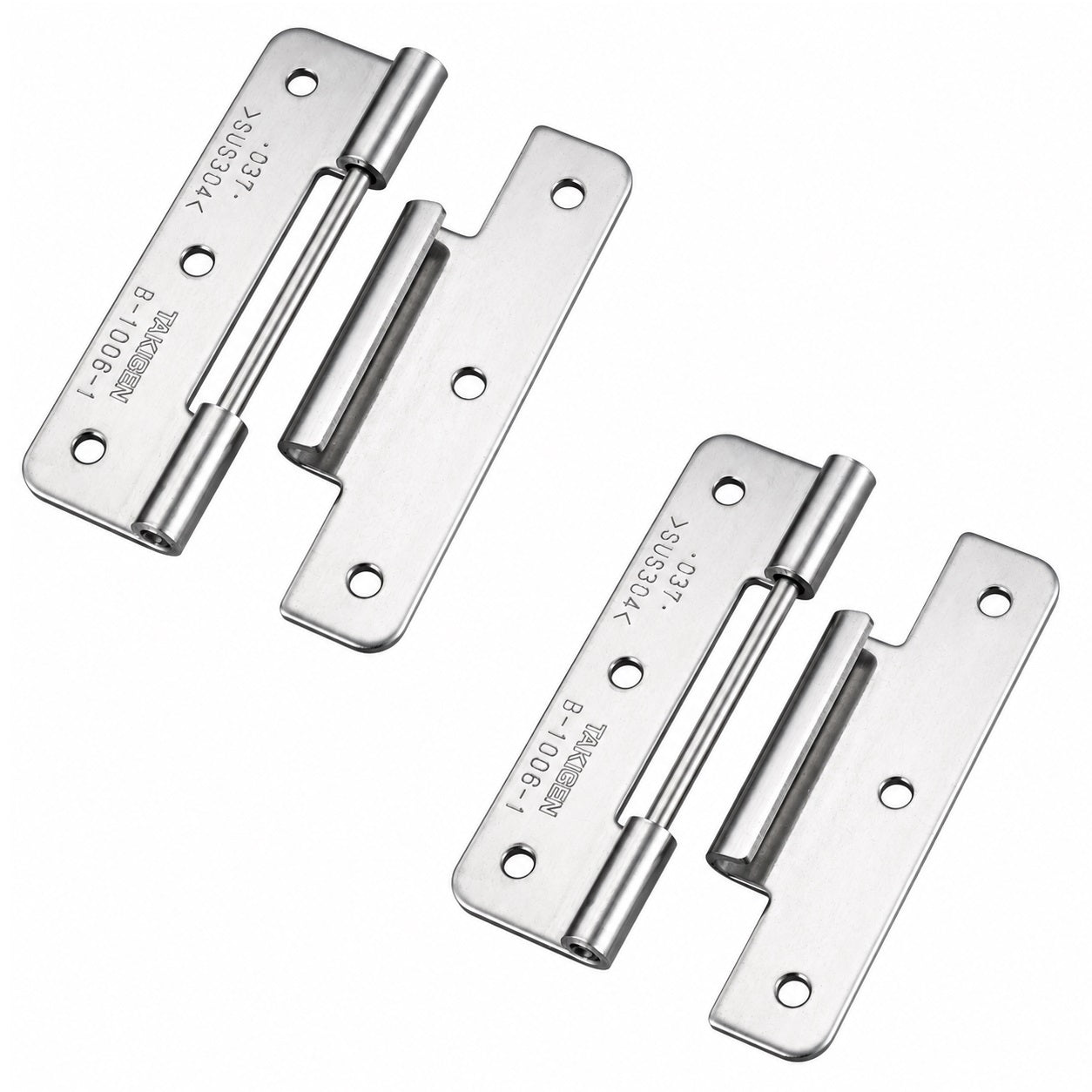

• 2 Stück Aushebescharnier B-1006-1 (10575) aus massivem rostfreiem Edelstahl SUS304, glänzend poliert
• Bitte beachten Sie, dass keine Befestigungsschrauben im Lieferumfang enthalten sind

Referenznummern des Herstellers:

• Artikel Kennnummer: 10575
• Artikelnummer: B-1006-1

Hersteller: TAKIGEN (Japan)
