Hettich Intermat 110°-Scharnier 48049, Bohrbild 52 x 5,5 mm mit kreuzförmiger Montageplatte. Möbelband Intermat 9943, vorliegend für Standardtür (Holztür), Holzrahmentür, Aluminiumrahmentür, zum Anschrauben, von Hettich

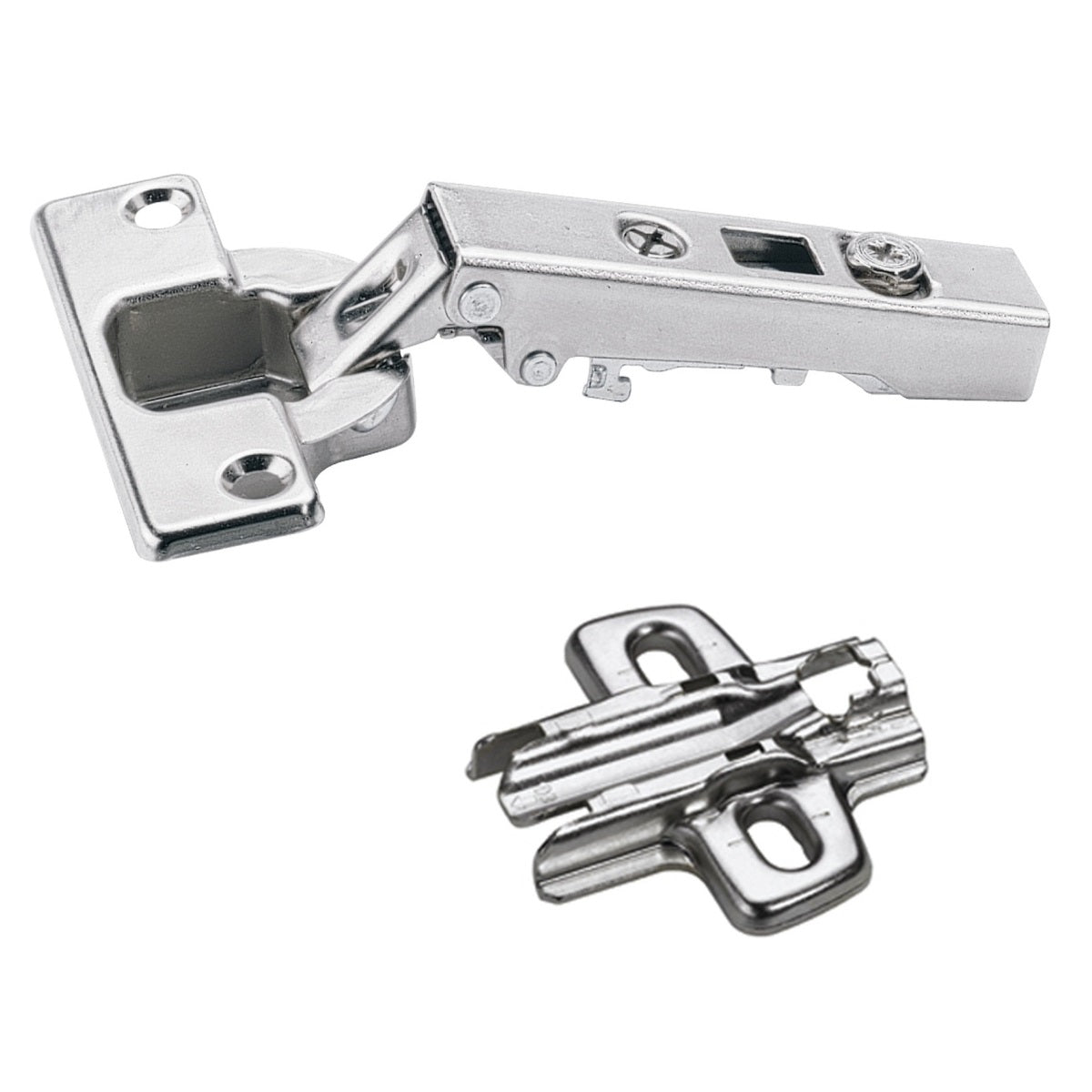

Hettich Intermat 110°-Scharnier 48049 mit kreuzförmiger Montageplatte

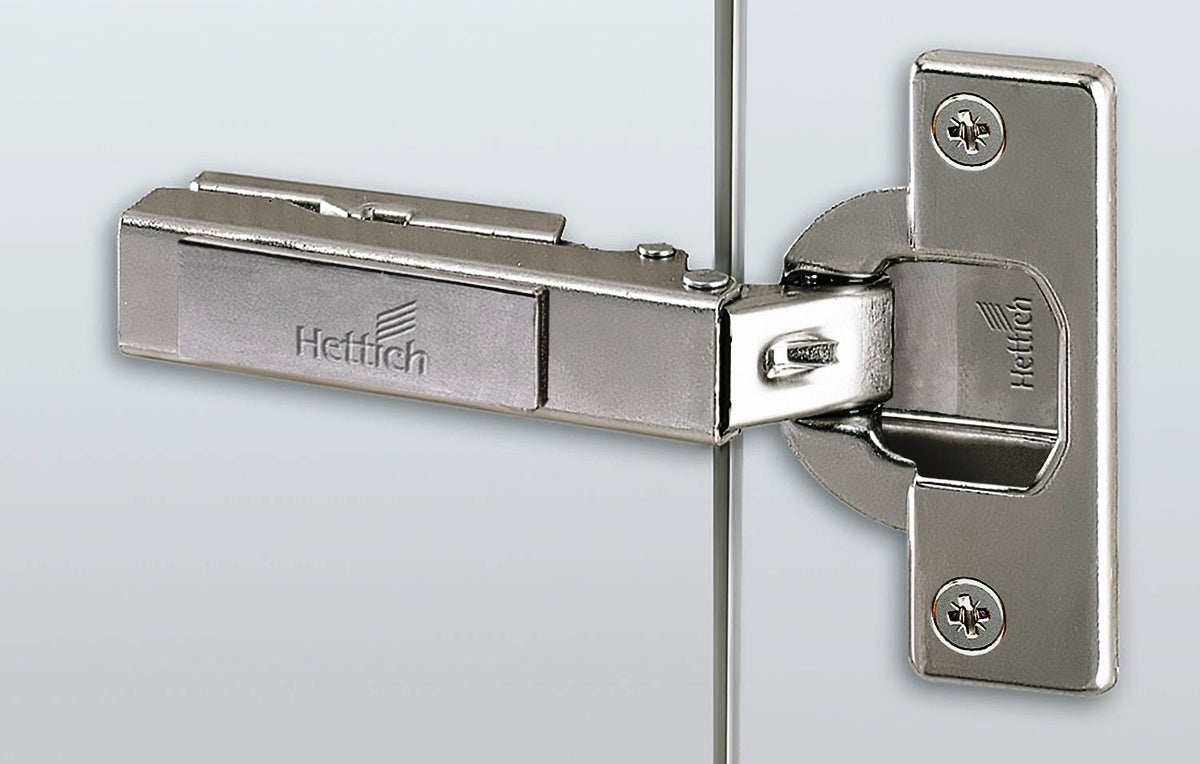

Anwendung: [caption id="attachment_54423" align="alignnone" width="420"] Hettich Intermat 110°-Scharnier 48049, Bohrbild 52 x 5,5 mm, von Hettich, vernickelt. Anwendung[/caption]   Möbelband Intermat 9943, vorliegend für Standardtür (Holztür), Holzrahmentür, Aluminiumrahmentür, zum Anschrauben. Der Hettich Intermat 110°-Scharnier 48049 kann mit einem Hettich Scharniertopfdämpfer Silent System ausgestattet werden (s. unten) Die hochqualitativen Hettich Intermat Möbelbänder 48049 passen ideal für:

• Standardtür (Holztür)
• Holzrahmentür
• Aluminiumrahmentür
• Küchenschrank
• Schlafzimmerschrank
• Wohnmöbel
• Büromöbel
• Kinderzimmermöbel

Material: Gehäuse: Stahl Oberfläche:

• Vernickelt

Montage:

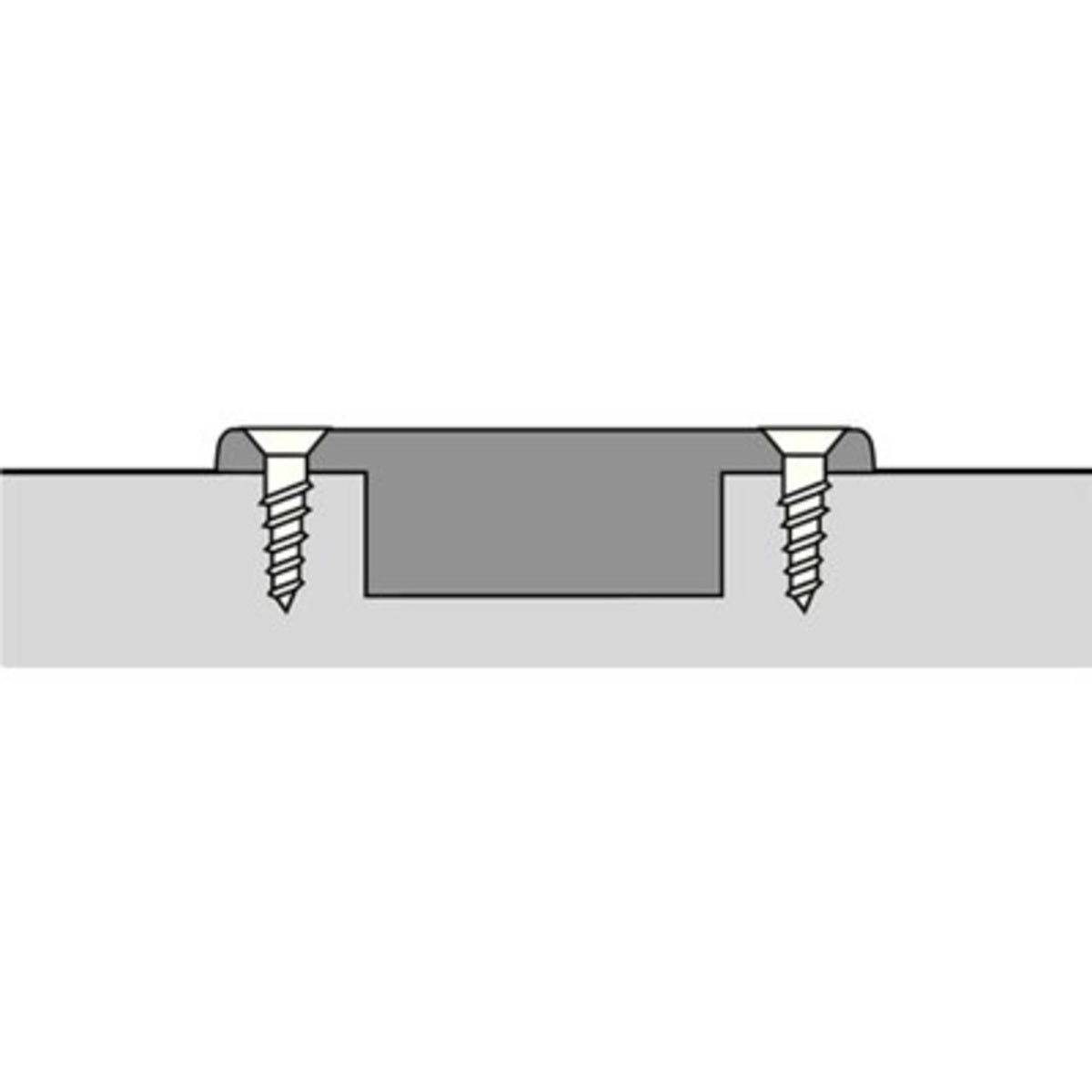

• Die Montage erfolgt mithilfe von zwei Schrauben (nicht im Lieferumfang enthalten)
• Es muss eine Topfbohrung mit dem Durchmesser Φ35 mm (1-12/32″) an der Tür durchgeführt werden
• Hettich Intermat 110°-Scharnier kann nach der Montage in drei Dimensionen verstellt werden (für weitere Details s. Montagezeichnung)

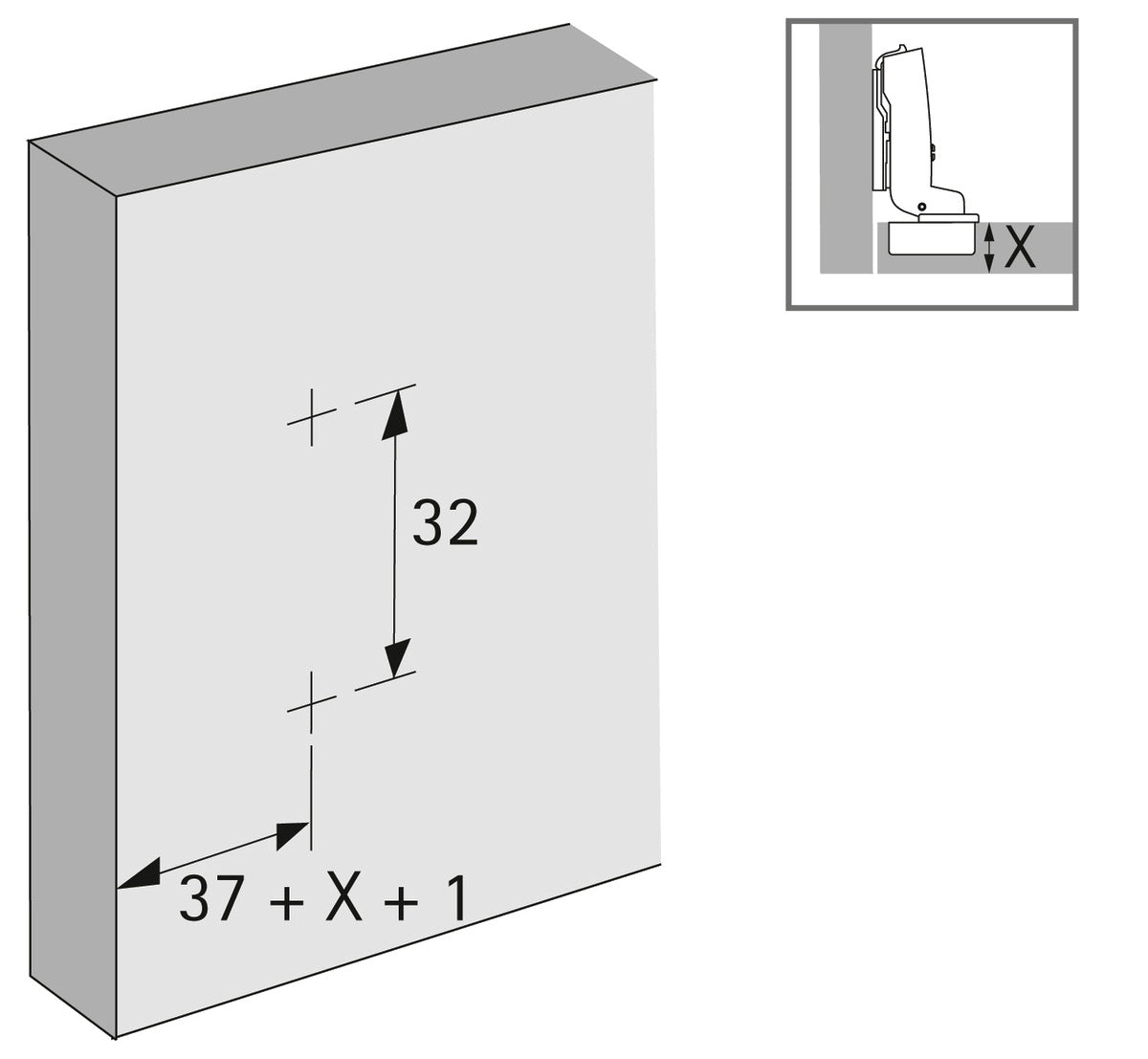

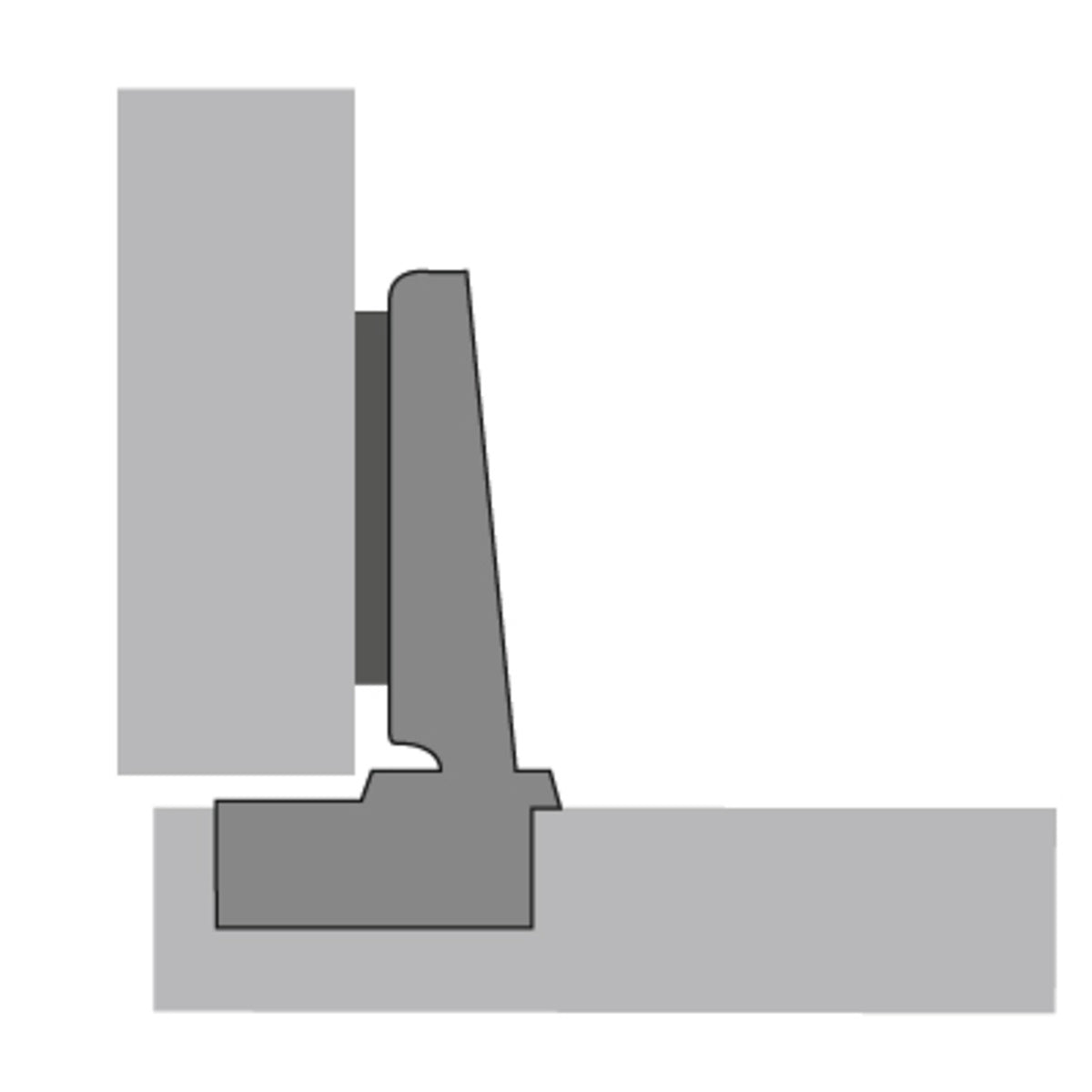

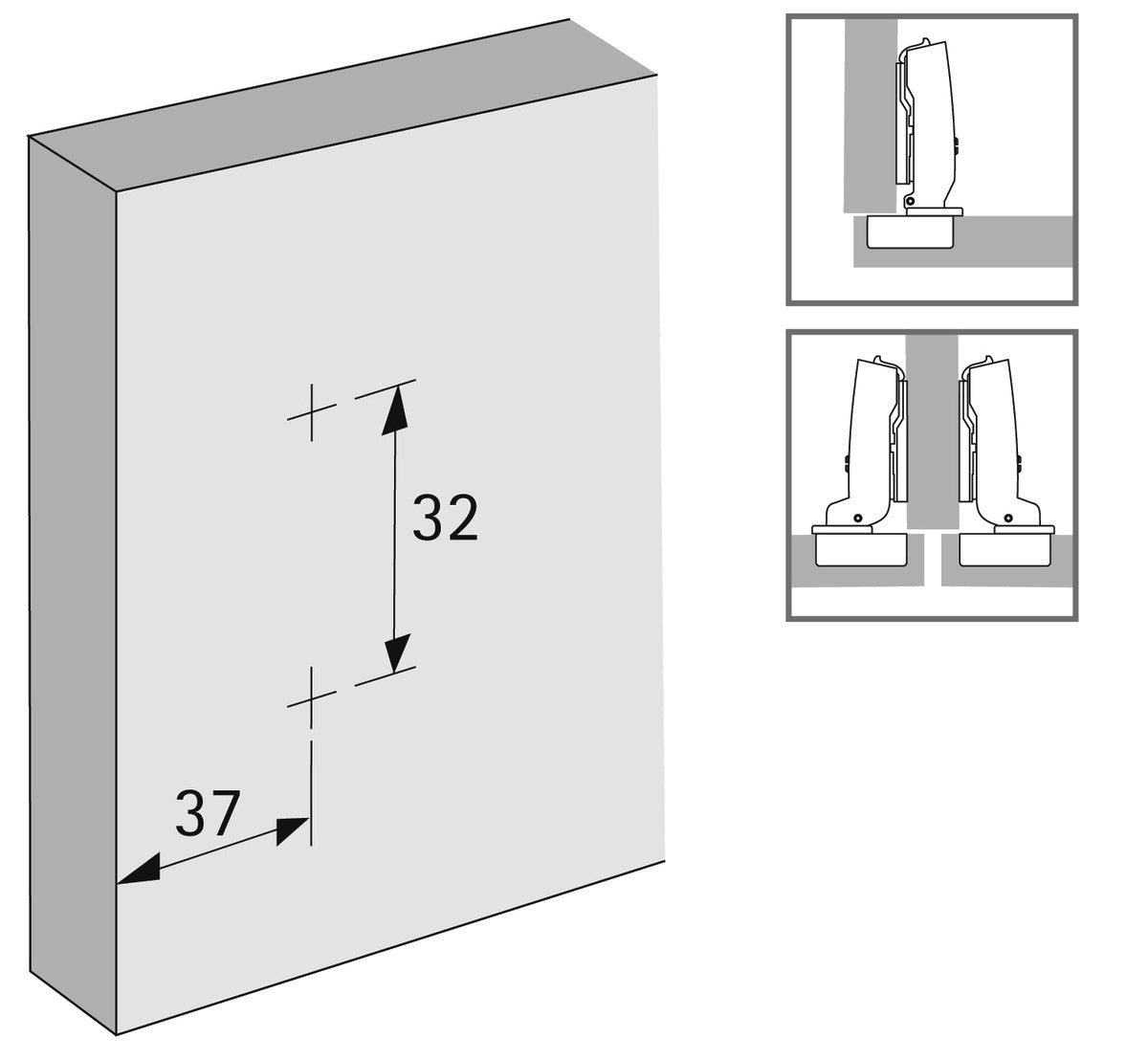

[caption id="attachment_54437" align="alignnone" width="420"] Hettich Intermat 110°-Scharnier 48049, Bohrbild 52 x 5,5 mm, von Hettich, vernickelt. Montagezeichnung[/caption]   Eigenschaften:

• Öffnungswinkel: 110°
• Mit Schließautomatik (Zuhaltung)
• Minimale Türstärke: 15 mm (19/32″)
• Maximale Türstärke: 25 mm (31/32″)
• Anschlagart: vorliegend (aufliegend)
• Bohrbild: 52 x 5,5 mm
• Montage: zum Anschrauben
• Integrierte Auflagenverstellung (Seitenverstellung): +2 mm / -2 mm
• Integrierte Tiefenverstellung: +2,5 mm / -1,5 mm
• Höhenverstellung: über Montageplatte
• Dämpfung: ohne integrierte Dämpfung, es kann ein optionaler Scharniertopfdämpfer Silent System verwendet werden (s. unten)
• Aus Stahl
• Vernickelt

Abmessungen: Für weitere Maße und Details s. technische Zeichnung.

• Bohrbild: 52 x 5,5 mm
• Durchmesser Scharniertopf: Φ35 mm (1-12/32″)

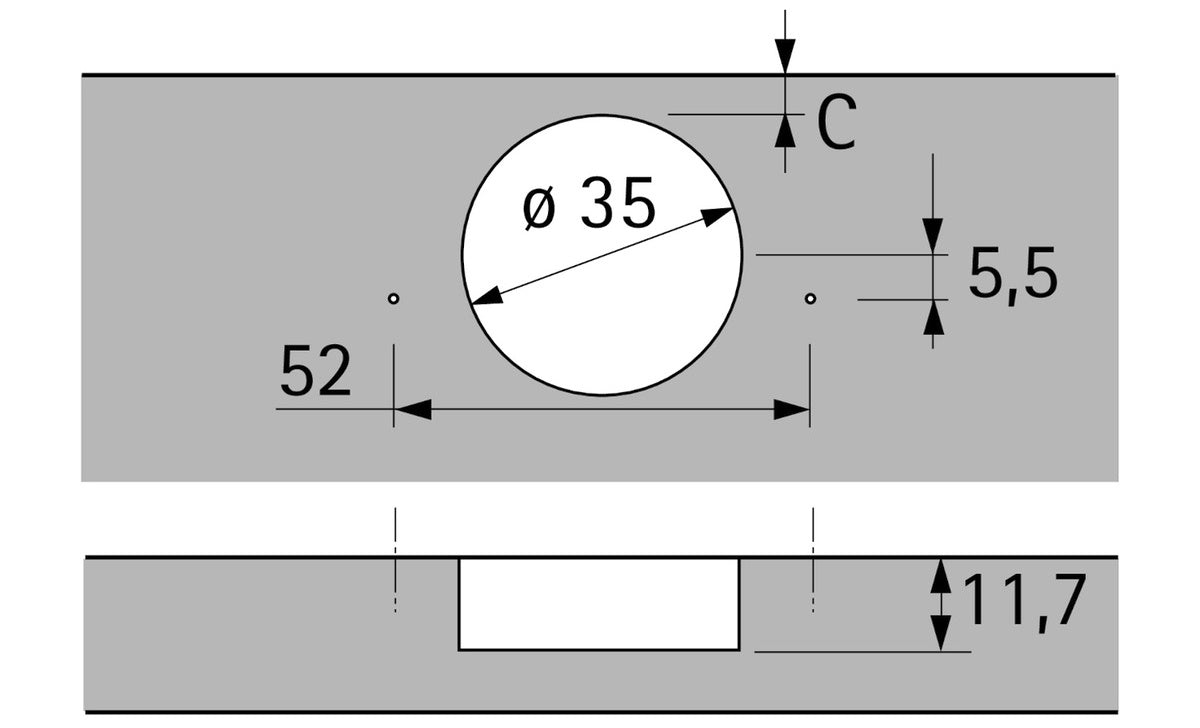

[caption id="attachment_54451" align="alignnone" width="420"] Hettich Intermat 110°-Scharnier 48049, Bohrbild 52 x 5,5 mm, von Hettich, vernickelt. Technische Zeichnung[/caption]   Im Lieferumfang enthalten:

• 1 Stück Hettich Intermat 110°-Scharnier 48049

Referenznummer des Herstellers:

• Artikelnummer Möbelscharnier: 48049
• Artikelnummer Montageplatte: 9075005
• EAN Nummer: 4023149068058

Hersteller: Hettich
