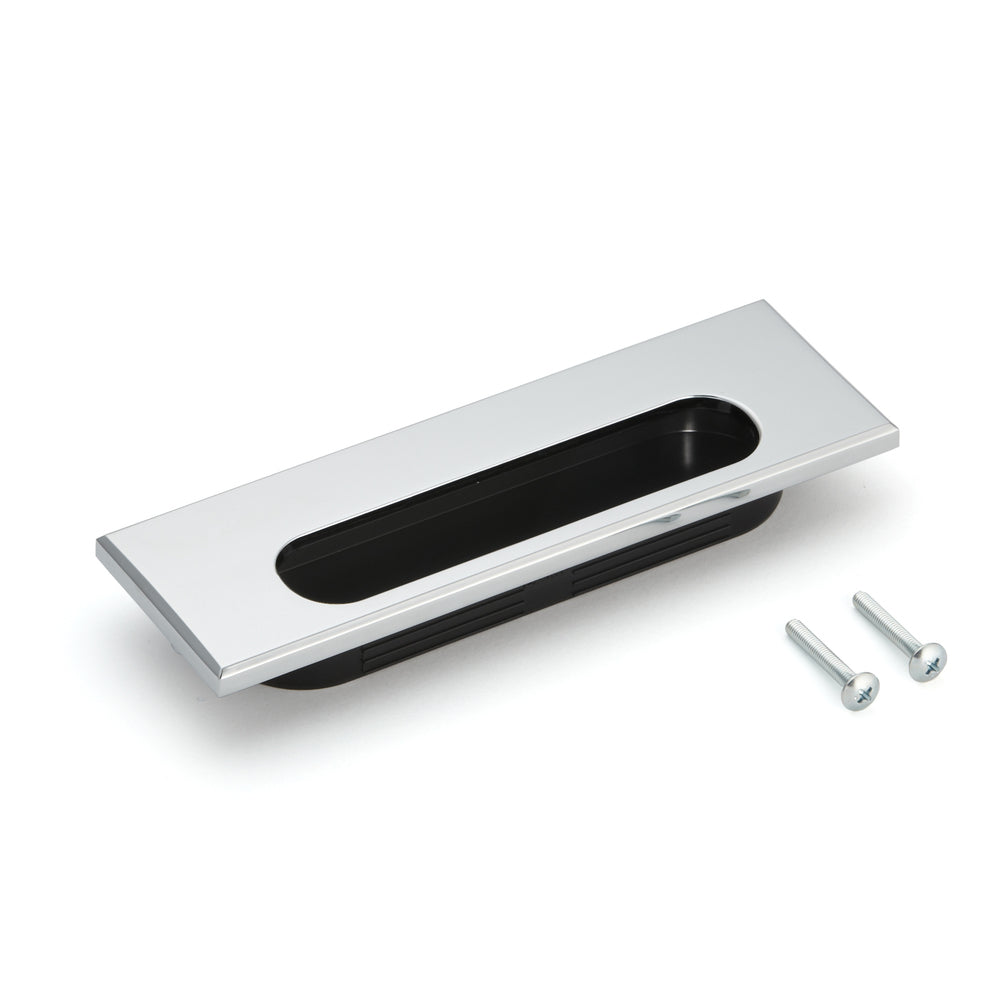

Hochwertige rechteckige Griffmuschel aus massiver Zinklegierung, Oberfläche: verchromt, 164 mm (6,5″) SD-160CR. Möbelgriff SD-160CR für Schubkasten, Schrank, Büromöbel, Schlafzimmermöbel, Küchenmöbel, von Sugatsune / LAMP® (Japan)

Hochwertige Griffmuschel aus massiver Zinklegierung, Oberfläche: verchromt SD-160CR

Anwendung: Möbelgriff SD-160CR für Schubkasten, Schrank, Büromöbel, Schlafzimmermöbel, Küchenmöbel. Die hochqualitativen Griffmuscheln SD-160CR passen unter anderem ideal für:

• Schubkasten
• Schrank
• Büromöbel
• Schlafzimmermöbel
• Küchenmöbel
• Wohnzimmerschrank

Material:

• Die hochwertigen Griffmuscheln SD-160CR werden aus massiver Zinklegierung (ZDC) hergestellt

Oberfläche:

• Verchromt

Montage:

• Die Befestigung erfolgt mithilfe der im Lieferumfang enthaltenen Schrauben (Flachrundkopfschraube M4 x 8 mm)
• Für die Montage muss ein Ausschnitt in der Front mit den Maßen 135 mm (5-5/16″) x 41 mm (1-39/64″)durchgeführt werden
• Des Weiteren müssen zwei Bohrungen mit dem Abstand 150 mm (5-29/32″) für die Schrauben durchgeführt werden
• Bei Montage im Blech muss das Distanzstück L.BSP-8 (100-019-635) benutzt werden
• Bei Montage im Holz müssen die Befestigungsbohrungen lt. Zeichnung durchgeführt werden (für weitere Details s. Montagezeichnung)

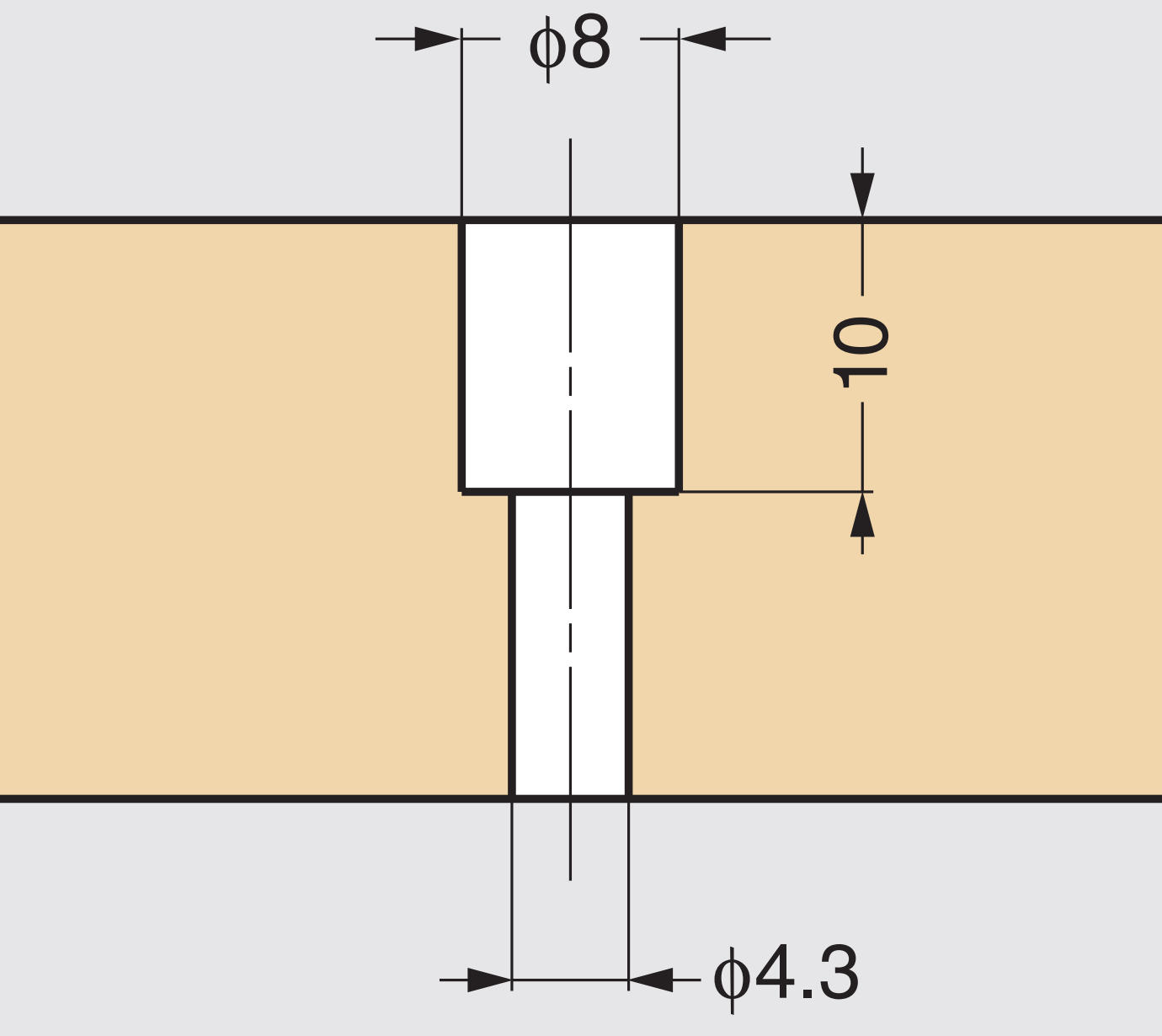

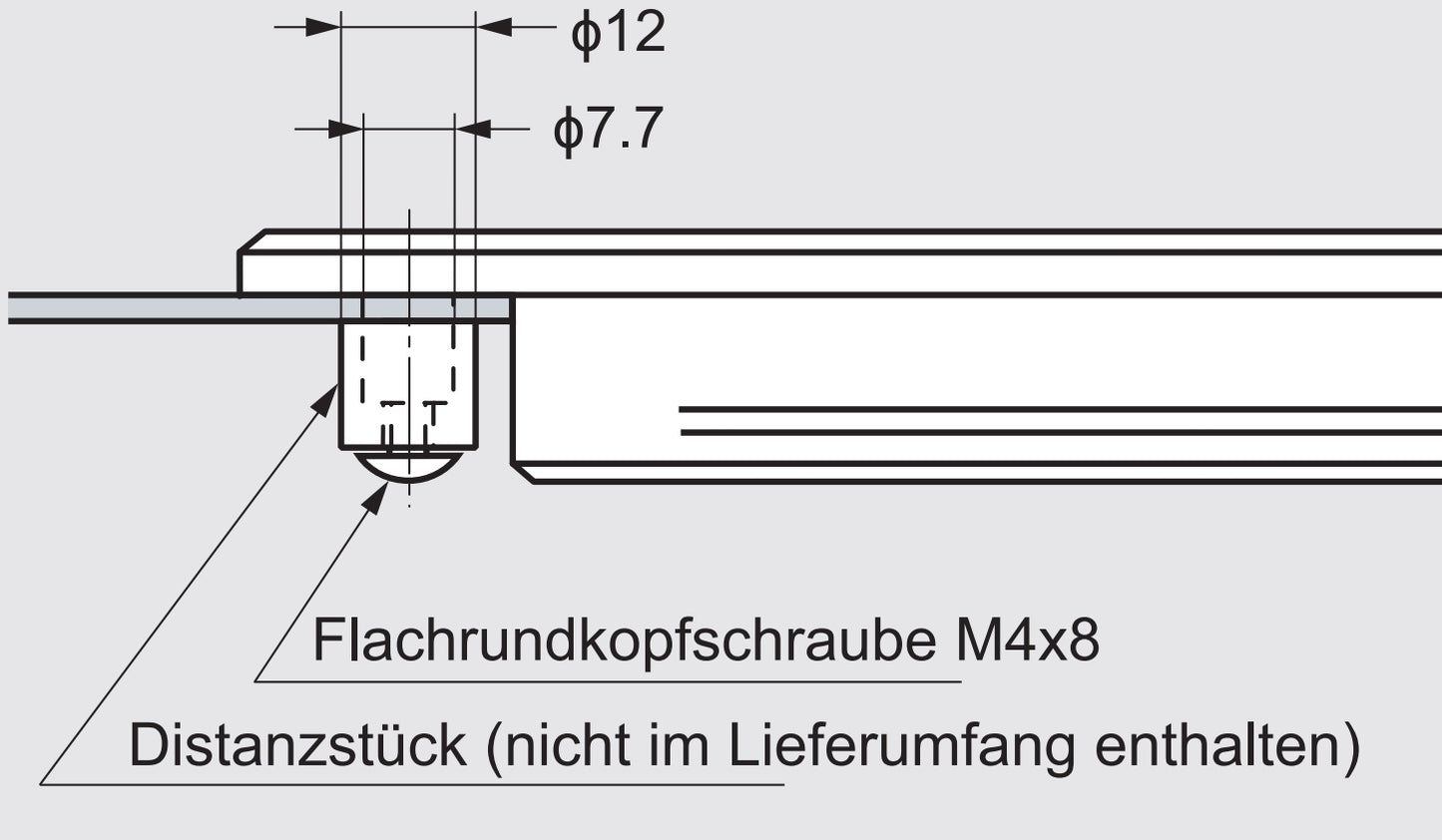

[caption id="attachment_106749" align="alignnone" width="420"] Hochwertige rechteckige Griffmuschel aus massiver Zinklegierung, Oberfläche: verchromt, SD-160CR, 164 mm, von Sugatsune, verchromt. Montagezeichnung[/caption]   [caption id="attachment_106767" align="alignnone" width="420"] Hochwertige rechteckige Griffmuschel aus massiver Zinklegierung, Oberfläche: verchromt, SD-160CR, 164 mm, von Sugatsune, verchromt. Zeichnung Montage im Holz[/caption]   [caption id="attachment_106785" align="alignnone" width="420"] Hochwertige rechteckige Griffmuschel aus massiver Zinklegierung, Oberfläche: verchromt, SD-160CR, 164 mm, von Sugatsune, verchromt. Montage im Blech[/caption]   Eigenschaften:

• Gewicht: 184 g
• Größe: 164 mm (6,5″)
• Aufwendig bearbeitet
• Ergonomisch
• Massiv
• Robust
• Verchromt
• Hohe Markenqualität von Sugatsune / LAMP®

Abmessungen: Für weitere Maße und Details s. technische Zeichnung.

• Breite der Griffmuschel (L): 164 mm (6-29/64″)
• Höhe: 54 mm (2-1/8″)
• Entfernung zwischen den Befestigungslöchern (P): 150 mm (5-29/32″)
• Breite des Griffbereichs: 112 mm (4-13/32″)
• Tiefe des Griffbereichs: 16 mm (5/8″)

[caption id="attachment_106839" align="alignnone" width="420"] Hochwertige rechteckige Griffmuschel aus massiver Zinklegierung, Oberfläche: verchromt, SD-160CR, 164 mm, von Sugatsune, verchromt. Technische Zeichnung[/caption]   Im Lieferumfang enthalten:

• 1 Stück Griffmuschel SD-160CR aus massiver Zinklegierung, verchromt
• 2 Stück Flachrundkopfschraube M4 x 8 mm

Referenznummer des Herstellers:

• Artikel Kennnummer: 100-010-181
• Artikelnummer: SD-160CR
• EAN Nummer: 4510932040372

Hersteller: Sugatsune / LAMP® (Japan)
