Robuster Klappenhalter, aus Metall und robustem Kunststoff (Metall und Plastik), Oberfläche: weiß, HDS-30HR-WT (180-109-274), Ausführung: rechts

Anwendung:

Stabile Klappenstütze für Hochklappen, Küchenmöbel und vieles mehr.

Ausführung: rechts. Nur die rechte Seite ist im Lieferumfang dabei.

Die Klappenstütze HDS-30HR-WT (180-109-274) ist ein Soft-Down-Klappenhalter für nach oben öffnende Möbelklappen aus Holz.

Er bremst die Schließbewegung der Klappe und verhindert dadurch ein hartes Zuschlagen.

Der integrierte Fangmechanismus hält die Klappe in der geschlossenen Position sicher am Korpus.

In der geöffneten Stellung unterstützt der Beschlag eine stabile Endposition bei einem Öffnungswinkel von 80°.

Die schwere H-Ausführung ist für Klappen mit einem Drehmoment von 24,5 bis 29,4 N·m pro Paar vorgesehen und eignet sich dadurch für größere oder schwerere Hochklappen.

Der Beschlag kann mit Klavierband, Lappenband oder geeignetem Topfscharnier kombiniert werden und ermöglicht eine kontrollierte, hochwertige Klappenbewegung im Möbelbau.

Die hochwertigen Klappenbeschläge HDS-30HR-WT (180-109-274) eignen sich unter anderem ideal für:

• Möbelklappen
• Holzklappen
• Schrankklappen
• Oberschränke
• Hängeschränke
• Wohnmöbel
• Hochklappen
• Küchenmöbel

Material:

• Die Klappenbeschläge 180-109-274 werden aus Metall und robustem Kunststoff (Metall und Plastik) hergestellt
• Die Kombination aus Metall und Kunststoff bietet eine optimale Balance aus Stärke und Flexibilität, wodurch die Beschläge robust und gleichzeitig anpassungsfähig sind
• Zudem ermöglicht diese Materialkombination eine verbesserte Ästhetik und Funktionalität, da sie sowohl Stabilität als auch eine Vielzahl von Designoptionen bietet

Oberfläche:

• Weiß
• Weiße Oberflächen vermitteln eine saubere und moderne Ästhetik
• Die Farbe Weiß reflektiert Licht effektiv, wodurch Räume heller und optisch größer wirken
• Zudem sind weiße Gegenstände unauffällig und lassen sich leicht reinigen, was sie besonders praktisch für den Alltag macht
• Hebelarm des Klappenbeschlags: vernickelt

Montage:

• Die Befestigung erfolgt mithilfe der sechs im Lieferumfang enthaltenen Schrauben (selbstschneidende Linsenkopfschraube 3,5 x 15 mm)
• Zuerst muss das Drehmoment der Klappe berechnet und geprüft werden, damit die Ausführung zum Gewicht und zur Höhe der Klappe passt
• Danach müssen die Scharniere korrekt montiert werden, und die Klappe muss sich vor dem Einbau des Klappenhalters leichtgängig öffnen und schließen lassen
• Die Klappenstütze HDS-30HR-WT wird am rechten Korpusseitenteil gemäß Montagezeichnung mit Schrauben ⌀ 3,5 x 15 mm befestigt.
• Der Klappenhalter hat 3 Befestigungslöcher. Die Distanz zwischen den Befestigungslöchern beträgt 126 mm (4-61/64″) und 28 mm (1-7/64″)
• Die Distanz zwischen der Mitte des Beschlags und der inneren Frontkante beträgt 35 mm (1-3/8″)
• Die Montageplatte wird zuerst über das Langloch an der Klappe nur vorfixiert.
• Anschließend wird die Klappe geöffnet und geschlossen, damit die Position der Montageplatte so eingestellt werden kann, dass die Bewegung ruhig und gleichmäßig läuft.
• Zum Schluss wird die Montageplatte über die runden Löcher fest verschraubt und alle Schrauben werden auf festen Sitz geprüft. Die Distanz zwischen den Befestigungslöchern beträgt 32 mm (1-17/64″) (für weitere Details siehe Montagezeichnung)

Eigenschaften:

• Ausführung: rechts
• Gewicht: 300 g
• Belastbarkeit (Tragkraft): 14,7 N (1,5 kp)
• Größe: 140 mm (5-33/64″)
• einfach zu montieren
• praktisch
• stabil
• Modell H für schwere Klappen
• Für nach oben öffnende Holzklappen
• Soft-Down-Funktion beim Schließen
• Integrierter Dämpfer gegen Zuschlagen
• Integrierter Fangmechanismus für geschlossene Position
• Haltefunktion in vollständig geöffneter Position
• Öffnungswinkel 80°
• Für Klavierband, Lappenband oder Topfscharnier geeignet
• Drehmomentbereich 24,5 bis 29,4 N·m pro Paar
• weiß
• robust
• hohe Markenqualität von Sugatsune / LAMP®

Die Abmessungen:

• Länge des Klappenbeschlags: 140 mm (5-33/64″)
• Breite: 40 mm (1-37/64″)
• Tiefe: 20 mm (25/32″)

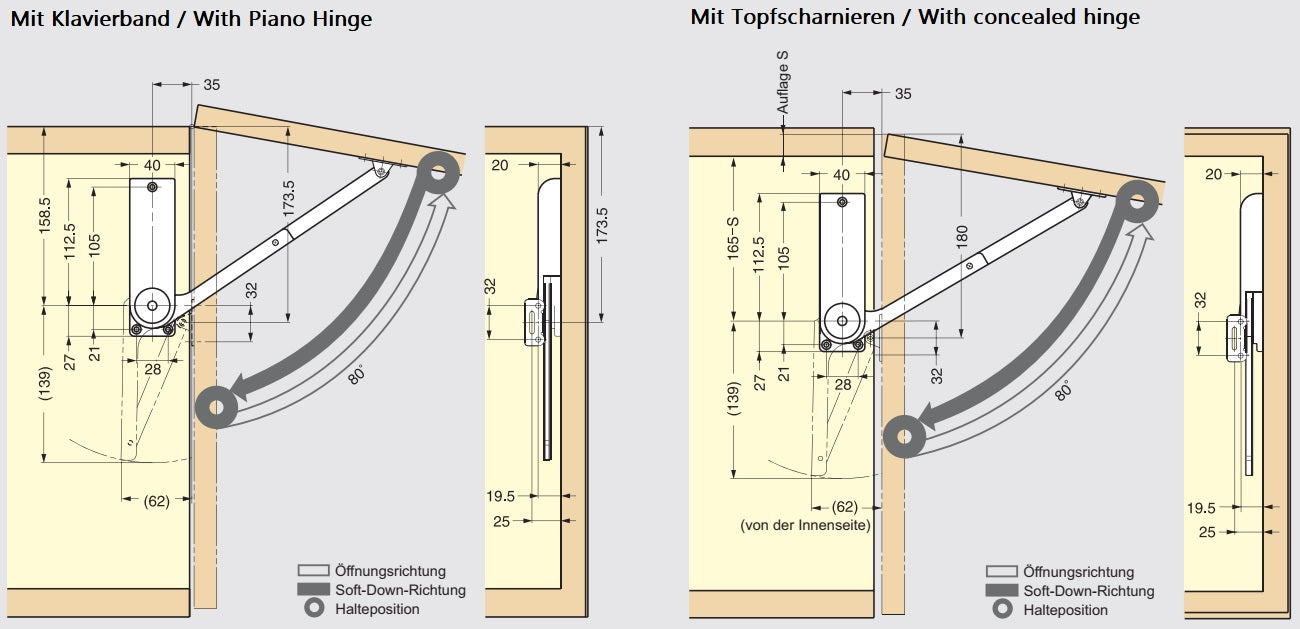

Für weitere Maße und Details siehe technische Zeichnung.

Im Lieferumfang enthalten:

• 1 Stück Klappenhalter HDS-30HR-WT (180-109-274) aus Metall und robustem Kunststoff, weiß
• 6 Stück selbstschneidende Linsenkopfschraube 3,5 x 15 mm

Zusätzliche Informationen:

• Montageanleitung herunterladen.

Referenznummern des Herstellers:

• Artikel Kennnummer: 180-109-274
• Artikelnummer: HDS-30HR-WT
• GTIN Nummer (EAN, UPS): 4510932024280

Hersteller: Sugatsune / LAMP® (Japan)
