Hochwertige rechteckige Gehäusegriffmuschel für Klick-Schnellmontage im Blechgehäuse aus robustem Kunststoff, Oberfläche: Elfenbein, 90 mm (3,6″) HH-JW90-IV. Gerätegriff HH-JW90-IV für Metallschränke, Blechgehäuse, von Sugatsune / LAMP® (Japan)

Hochwertige Gehäusegriffmuschel aus robustem Kunststoff, Oberfläche: Elfenbein, HH-JW90-IV

Anwendung: [caption id="attachment_111225" align="alignnone" width="420"] Hochwertige rechteckige Gehäusegriffmuschel für Klick-Schnellmontage im Blechgehäuse aus robustem Kunststoff, Oberfläche: Elfenbein, HH-JW90-IV, 90 mm, von Sugatsune. Anwendung[/caption]   Gerätegriff HH-JW90-IV für Metallschränke, Blechgehäuse. Die hochqualitativen Gehäusegriffmuscheln HH-JW90-IV können dank der Clipmontage werkzeuglos schnell und sicher auf Oberflächen aus Metallblech befestigt werden. Der Gerätegriff HH-JW90-IV passt unter anderem ideal für:

• Elektrogeräte
• Produktionsmaschinen
• Industrieanlagen
• Metallschränke
• Blechgehäuse

Material:

• Die hochwertigen Gehäusegriffmuscheln HH-JW90-IV werden aus ABS und Polycarbonat (Kunststoff) hergestellt

Oberfläche:

• Elfenbein

Montage:

• Die Gehäusegriffmuschel HH-JW90-IV ist für die schnelle Montage im Blech entwickelt
• Für die Montage muss ein Ausschnitt in der Front mit der Breite (W3) 46 mm (1-13/16″) durchgeführt werden
• Für die Höhe des Ausschnitts siehe die Tabelle unten
• Der Gerätegriff HH-JW90-IV wird anschließend in den vorbereiteten Ausschnitt im Blech eingepresst und mit einem "Klick" ist er sicher befestigt (für weitere Details s. Montagezeichnung)

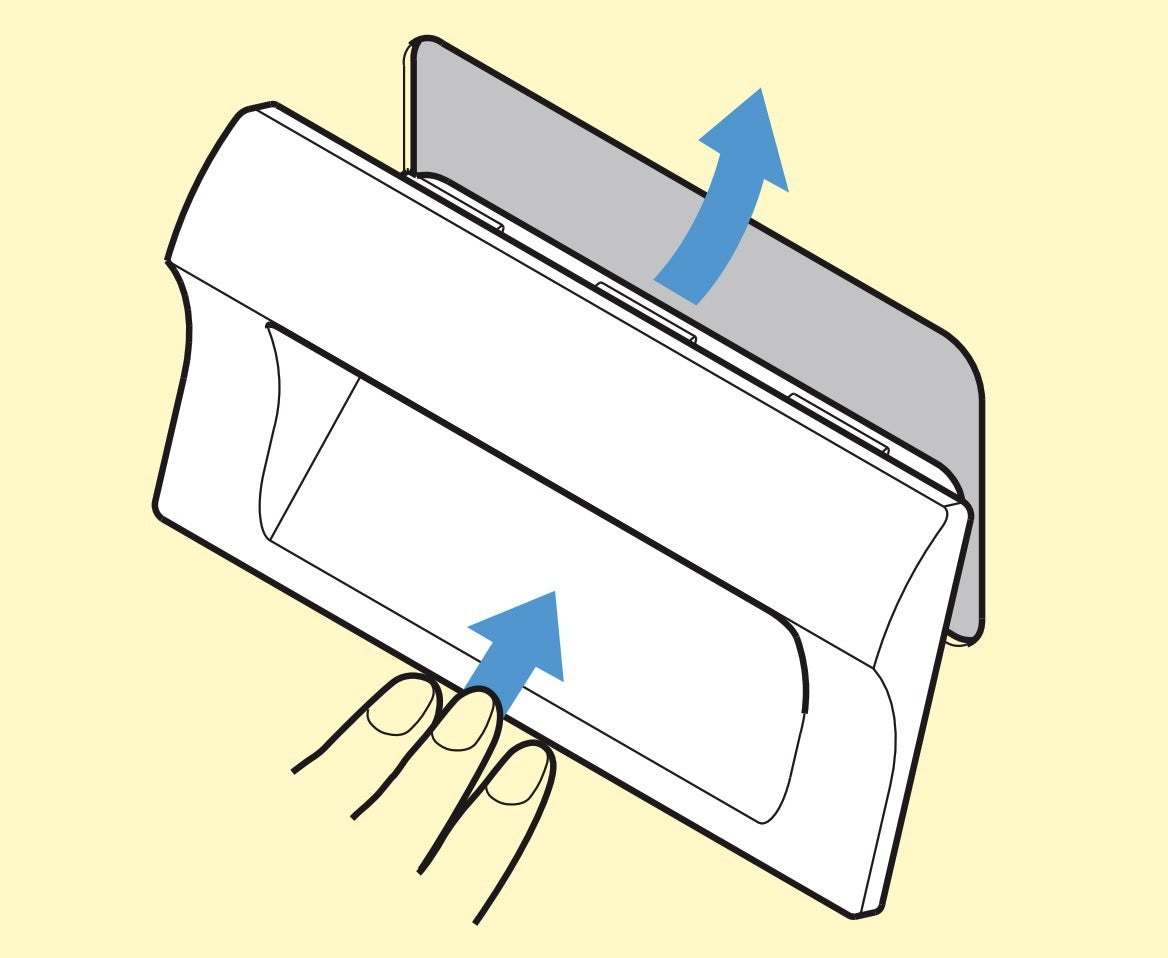

[caption id="attachment_111243" align="alignnone" width="420"] Hochwertige rechteckige Gehäusegriffmuschel für Klick-Schnellmontage im Blechgehäuse aus robustem Kunststoff, Oberfläche: Elfenbein, HH-JW90-IV, 90 mm, von Sugatsune. Montagezeichnung[/caption]   Eigenschaften:

• Gewicht: 21 g
• Größe: 90 mm (3,6″)
• Schnelle werkzeuglose Montage
• Aufwendig bearbeitet
• Ergonomisch
• Stabil
• Massiv
• Robust
• Elfenbein
• Hohe Markenqualität von Sugatsune / LAMP®

Die Abmessungen: Für weitere Maße und Details s. technische Zeichnung.

• Breite der Gehäusegriffmuschel (W1): 90 mm (3-35/64″)
• Höhe (H1): 44 mm (1-47/64″)
• Breite des Griffbereichs (W2): 63 mm (2-31/64″)
• Höhe des Griffbereichs (H2): 22,9 mm (29/32″)
• Tiefe des Griffbereichs: 15 mm (19/32″)

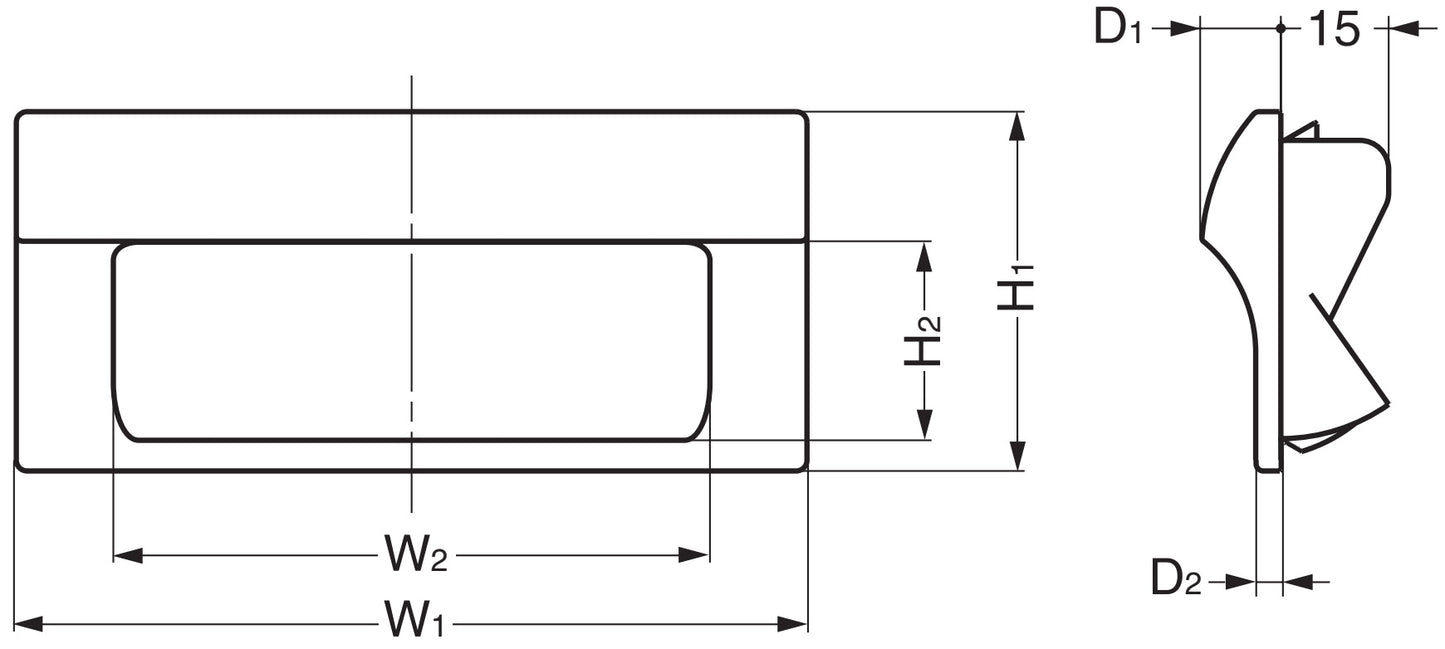

[caption id="attachment_111261" align="alignnone" width="420"] Hochwertige rechteckige Gehäusegriffmuschel für Klick-Schnellmontage im Blechgehäuse aus robustem Kunststoff, Oberfläche: Elfenbein, HH-JW90-IV, 90 mm, von Sugatsune. Technische Zeichnung[/caption]   Im Lieferumfang enthalten:

• 1 Stück Gehäusegriffmuschel HH-JW90-IV aus robustem Kunststoff, Elfenbein

Referenznummer des Herstellers:

• Artikel Kennnummer: 100-024-584
• Artikelnummer: HH-JW90-IV
• EAN Nummer: 4510932043106

Hersteller: Sugatsune / LAMP® (Japan)
