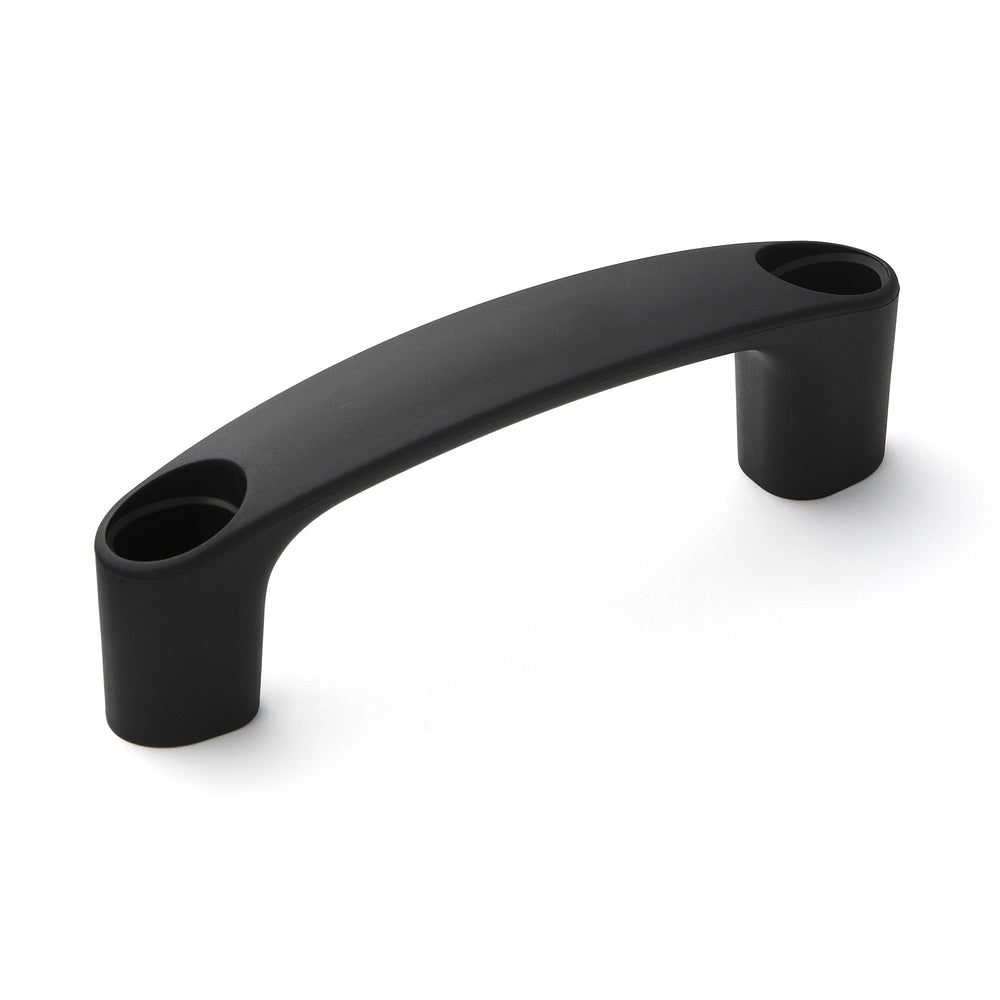

Hochwertiger robuster Gerätegriff aus verstärktem Nylon, schwarz mit schwarzen Abdeckkappen, 120 mm (4,8″) MJH-120-BL. Maschinengriff MJH-120-BL für Industrieschränke, Produktionsanlagen, Maschinenbau, von Sugatsune / LAMP® (Japan)

Hochwertiger Gerätegriff aus verstärktem Nylon, schwarz, mit schwarzen Abdeckkappen MJH-120-BL

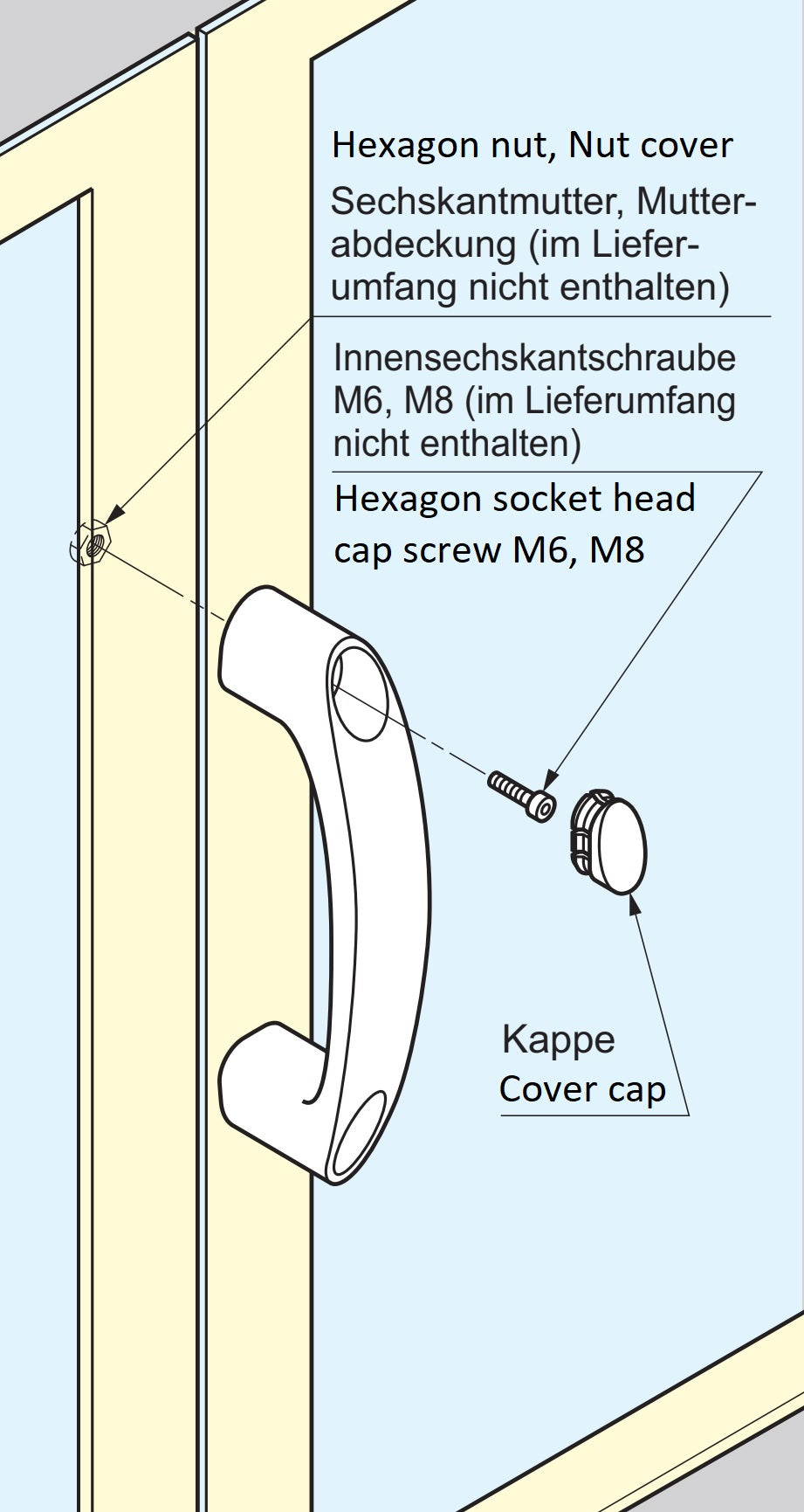

Anwendung: [caption id="attachment_103451" align="alignnone" width="420"] Hochwertiger robuster Gerätegriff aus verstärktem Nylon, schwarz mit schwarzen Abdeckkappen, MJH-120-BL, 120 mm, von Sugatsune. Anwendung[/caption]   Maschinengriff MJH-120-BL für Industrieschränke, Produktionsanlagen, Maschinenbau. Die innere Oberfläche des Industriegriffs ist abgerundet, um einfaches und schnelles Greifen zu erleichtern. Die Abdeckkappen sind sicher befestigt, um das Herunterfallen zu vermeiden. Die Stellen, wo die Belastbarkeit des Griffs in zwei Richtungen angewendet wird, sind auf der technischen Zeichnung mit dem Zeichen "※" markiert. Die hochqualitativen Gerätegriffe MJH-120-BL passen unter anderem ideal für:

• Industrieschränke
• Produktionsanlagen
• Maschinenbau
• Büromöbel
• Medizintechnik
• Elektrogeräte

Material:

• Die hochwertigen Gerätegriffe MJH-120-BL werden aus verstärktem Nylon (Nylon) hergestellt

Oberfläche:

• Schwarz

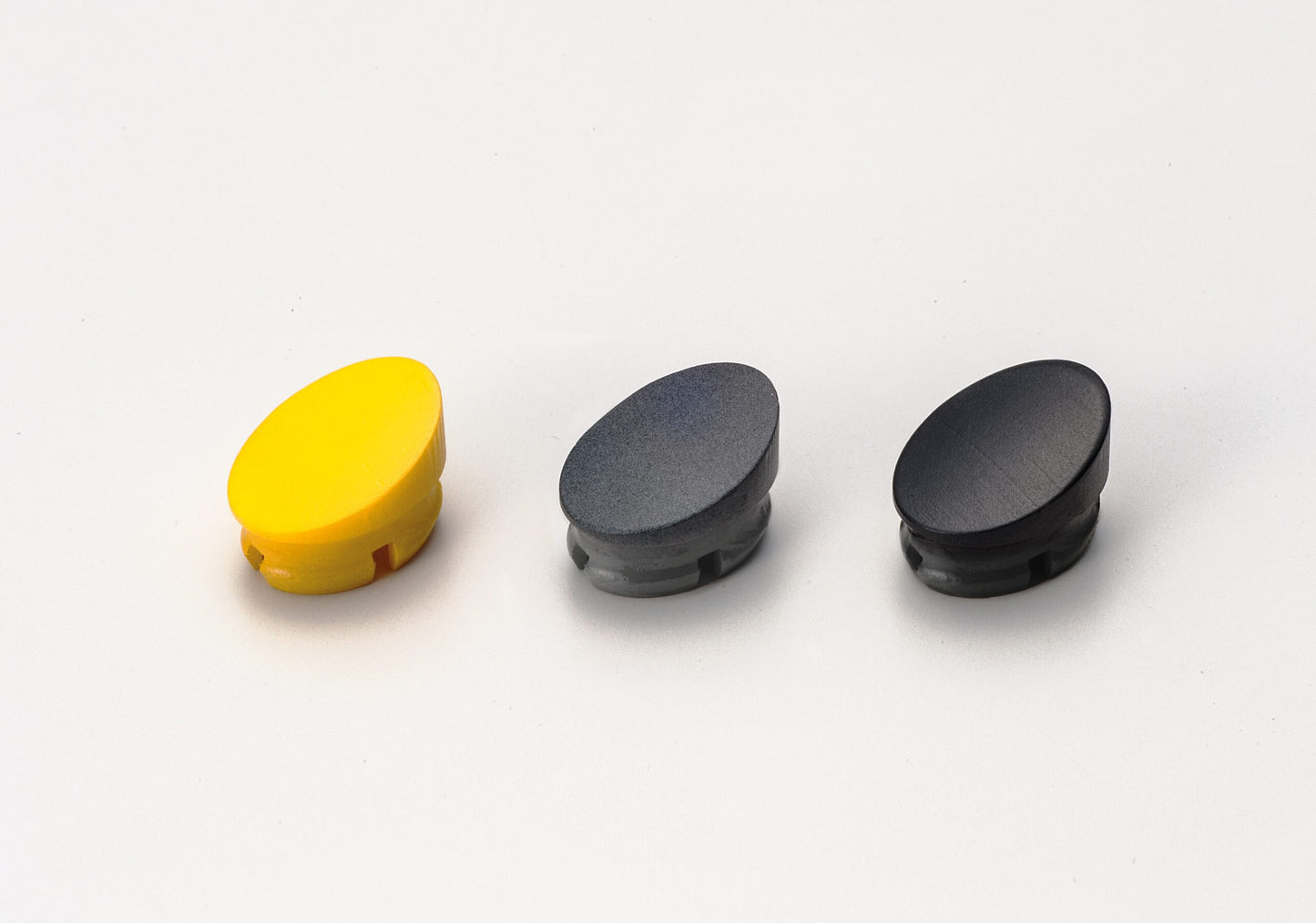

• Die Griffe sind mit den Abdeckkappen in den Farben Schwarz, Gelb und Grau erhältlich

Montage:

• Die Befestigung erfolgt mit Innensechskantschraube M8 Schrauben (nicht im Lieferumfang enthalten)
• Für die Montage müssen in der Front zwei Löcher für die Befestigungsschrauben mit dem Abstand (P) 120 mm (4-23/32″) vorgebohrt werden
• Der Griff MJH-120-BL kann sowohl von der inneren Seite als auch von der äußeren Seite installiert werden (für weitere Details s. Montagezeichnung)

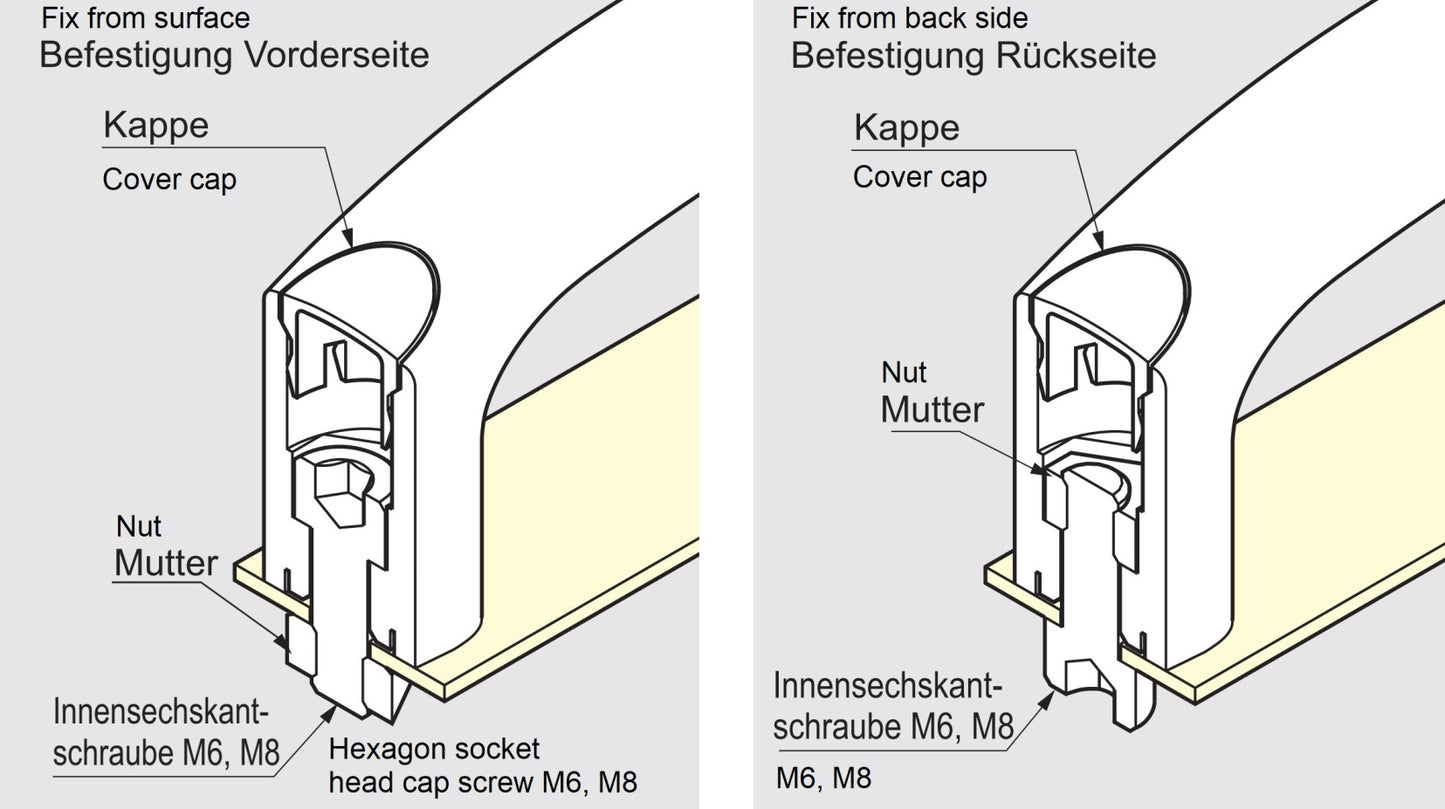

[caption id="attachment_103469" align="alignnone" width="420"] Hochwertiger robuster Gerätegriff aus verstärktem Nylon, schwarz mit schwarzen Abdeckkappen, MJH-120-BL, 120 mm, von Sugatsune. Montagezeichnung[/caption]   Eigenschaften:

• Gewicht: 50,8 g
• Belastbarkeit (Tragkraft): 450 N (46 kp)
• Größe: 120 mm (4,8″)
• Innere Höhe des Griffbereichs: 38,5 mm (1-33/64″)
• Ergonomisch
• Massiv
• Robust
• Aus verstärktem Nylon Verstärktes Nylon (Nylon)
• Schwarz
• Hohe Markenqualität von Sugatsune / LAMP®

Abmessungen: Für weitere Maße und Details s. technische Zeichnung.

• Länge des Gerätegriffs (L1): 143 mm (5-5/8″)
• Höhe (H1): 47 mm (1-27/32″)
• Entfernung zwischen der Befestigungslöchern (P): 120 mm (4-23/32″)
• Innere Griffbreite (L2): 96 mm (3-25/32″)
• Innere Griffhöhe (H2): 38,5 mm (1-33/64″)
• Durchmesser der Befestigungslöcher (D): Φ8,5 mm (21/64″)
• Größe der Schraubenmutter (S): 8,5 mm (21/64″)

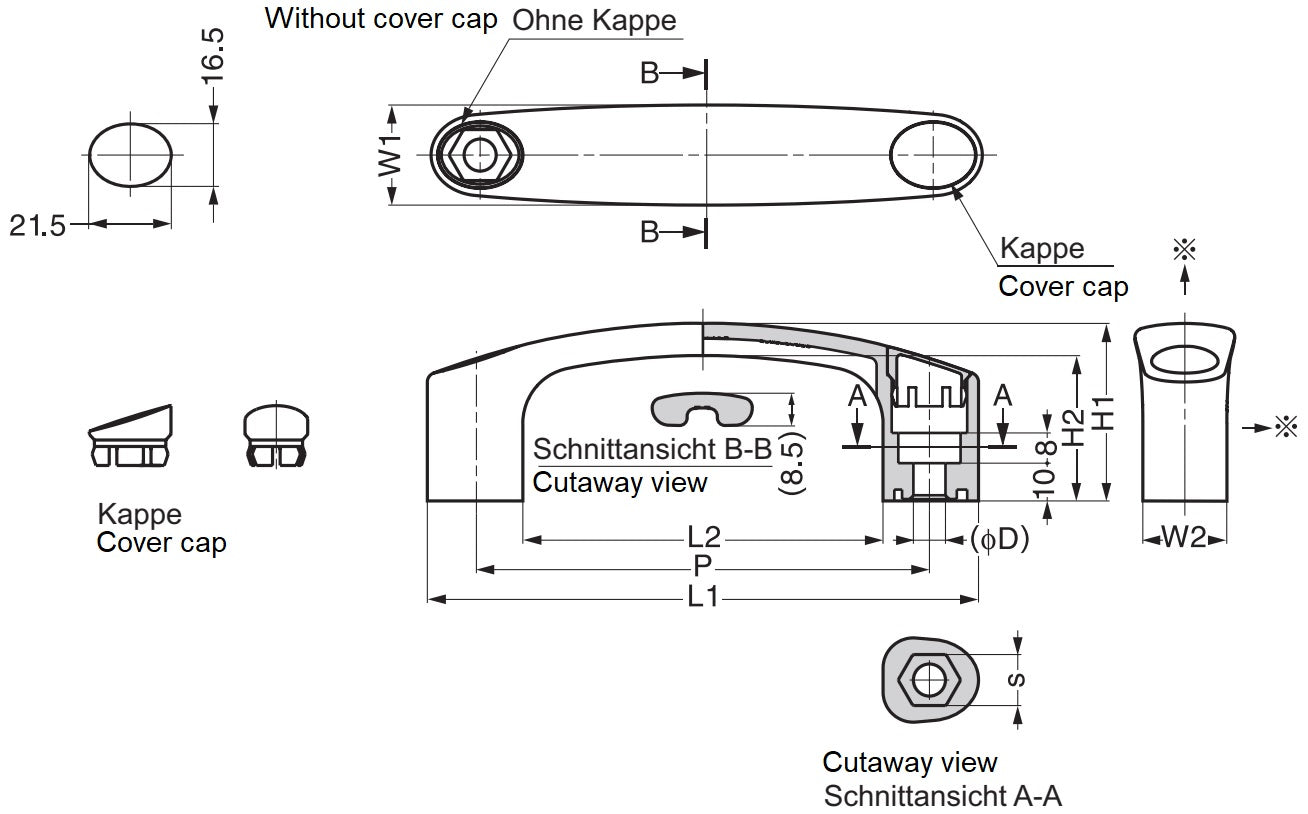

[caption id="attachment_103487" align="alignnone" width="420"] Hochwertiger robuster Gerätegriff aus verstärktem Nylon, schwarz mit schwarzen Abdeckkappen, MJH-120-BL, 120 mm, von Sugatsune. Technische Zeichnung[/caption]   Im Lieferumfang enthalten:

• 1 Stück Gerätegriff MJH-120-BL aus Verstärktes Nylon, schwarz
• 2 Stück schwarze Abdeckkappe

Referenznummer des Herstellers:

• Artikel Kennnummer: 100-026-534, 100-026-537
• Artikelnummer: MJH-120-BL
• EAN Nummer: 4510932161480, 4510932161497

Hersteller: Sugatsune / LAMP® (Japan)
