Hochwertiges korrosionsbeständiges Topfscharnier, Auflage: voll aufliegend (vorliegend), aus massivem rostfreiem Edelstahl (rostfreier Stahl), Oberfläche: naturbelassen (unbearbeitet), 9289590, Ausführung: Montageplatte mit 0 mm Distanz

Anwendung:

Korrosionsbeständiges Edelstahlmöbelscharnier für Outdoormöbel und vieles mehr.

Ausführung: Montageplatte mit 0 mm Distanz. Montageplatte mit Distanz 0 mm, für normale bzw. größere Auflage.

Das Hettich Veosys 105° ist ein korrosionsbeständiges Topfscharnier aus Edelstahl für vorliegende Möbeltüren im Innen- und Außenbereich.

Die integrierte Dämpfung bremst die Tür beim Schließen ab und sorgt auch bei niedrigen und hohen Außentemperaturen für einen ruhigen, kontrollierten Schließvorgang.

Ein Selbstanzugswinkel von 35° unterstützt das selbstständige Schließen der Tür und erhöht den Bedienkomfort.

Dank Aufklipstechnik lässt sich der Scharnierarm schnell und werkzeuglos auf die mitgelieferte Veosys-Montageplatte (Höhe: 0 mm) aufclipsen.

Auflage und Tiefe sind direkt am Scharnier einstellbar, während die Höhenverstellung über die Montageplatte erfolgt, sodass sich die Tür präzise ausrichten lässt.

Die Kombination aus Edelstahl, geprüfter Korrosionsbeständigkeit und 105° Öffnungswinkel eignet sich besonders für langlebige Möbelkonstruktionen in Küche, Bad, Outdoor-, Wellness-, Labor- und Objektbereichen.

Die hochwertigen Möbelscharniere 9289590 eignen sich unter anderem ideal für:

• Badmöbel
• Labormöbel
• Krankenhauseinrichtungen
• Möbeltüren
• Schranktüren
• Küchenschränke
• Fitnessstudiomöbel
• Wellnessmöbel
• Gartenküchen
• Outdoormöbel

Material:

• Die Möbelscharniere 9289590 werden aus massivem rostfreiem Edelstahl (rostfreier Stahl) hergestellt
• Edelstahl zeichnet sich durch hohe Korrosionsbeständigkeit, Langlebigkeit und mechanische Stabilität aus
• Darüber hinaus bietet er gegenüber herkömmlichem Stahl eine erhöhte Hitze- und Oxidationsbeständigkeit und eignet sich daher besonders für anspruchsvolle Möbelbeschläge und industrielle Komponenten.

Oberfläche:

• Naturbelassen (unbearbeitet)
• Die Materialoberfläche bleibt sichtbar und ist nicht durch eine zusätzliche Beschichtung verdeckt

Montage:

• Die Befestigung erfolgt mit 4x Edelstahlschrauben ⌀3,5 x 16 mm mit Senkkopf (nicht im Lieferumfang enthalten)

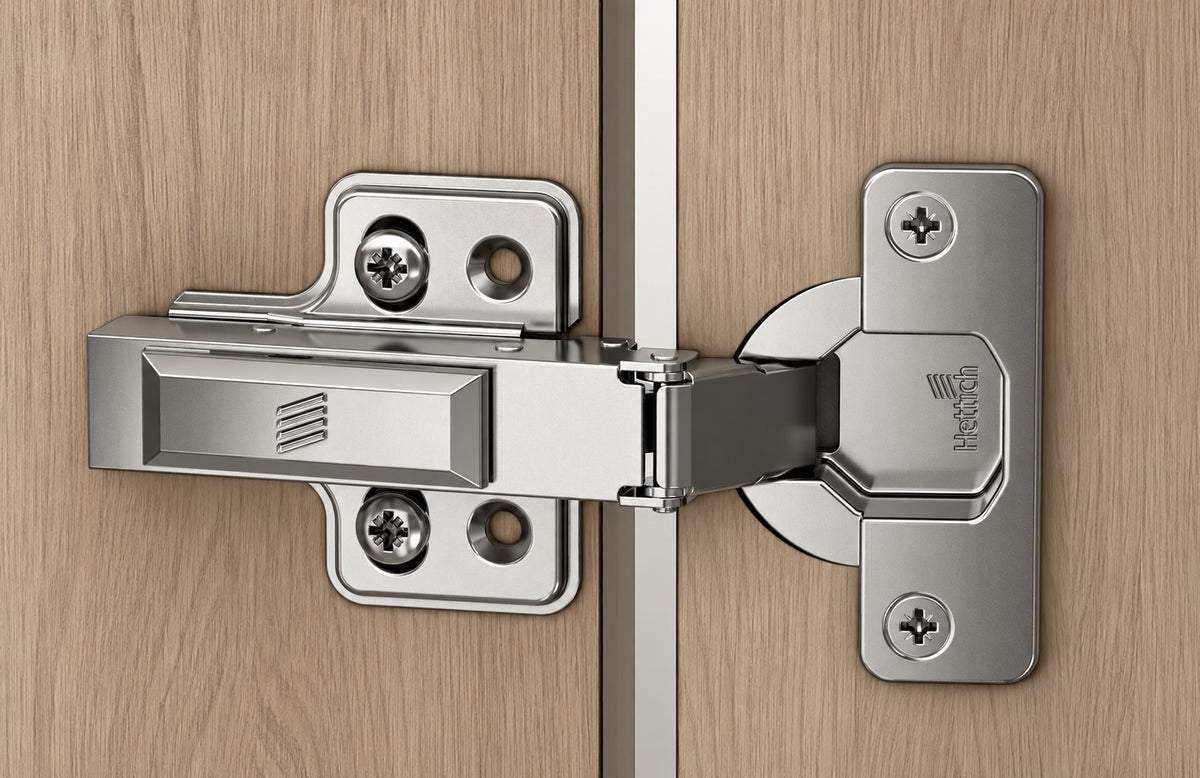

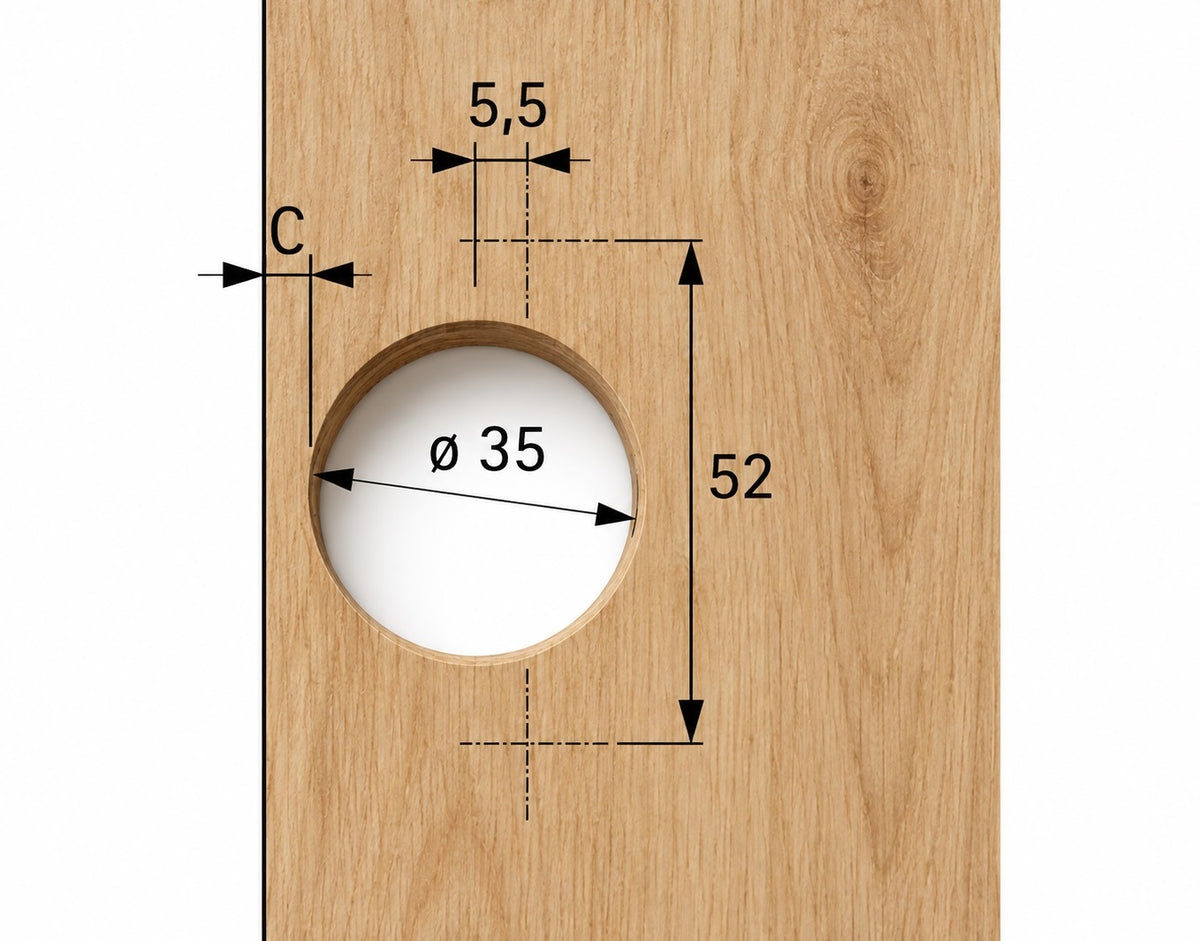

• Das Scharnier hat 2 Befestigungsbohrungen am Scharniertopf. Zuerst muss in der Möbeltür eine Topfbohrung mit ⌀35 mm und 11,5 mm Tiefe hergestellt werden; anschließend werden die beiden Befestigungspunkte entsprechend dem Bohrbild TH 52 x 5,5 mm vorbereitet.
• Das Topfscharnier wird mit zwei Senkkopfschrauben ⌀3,5 x 16 mm an der Tür befestigt.
• Danach wird die mitgelieferte Veosys-Montageplatte (Höhe: 0 mm) am Möbelkorpus montiert.
• Der Scharnierarm wird auf die Montageplatte aufgesetzt und mit der Aufklipstechnik eingerastet.

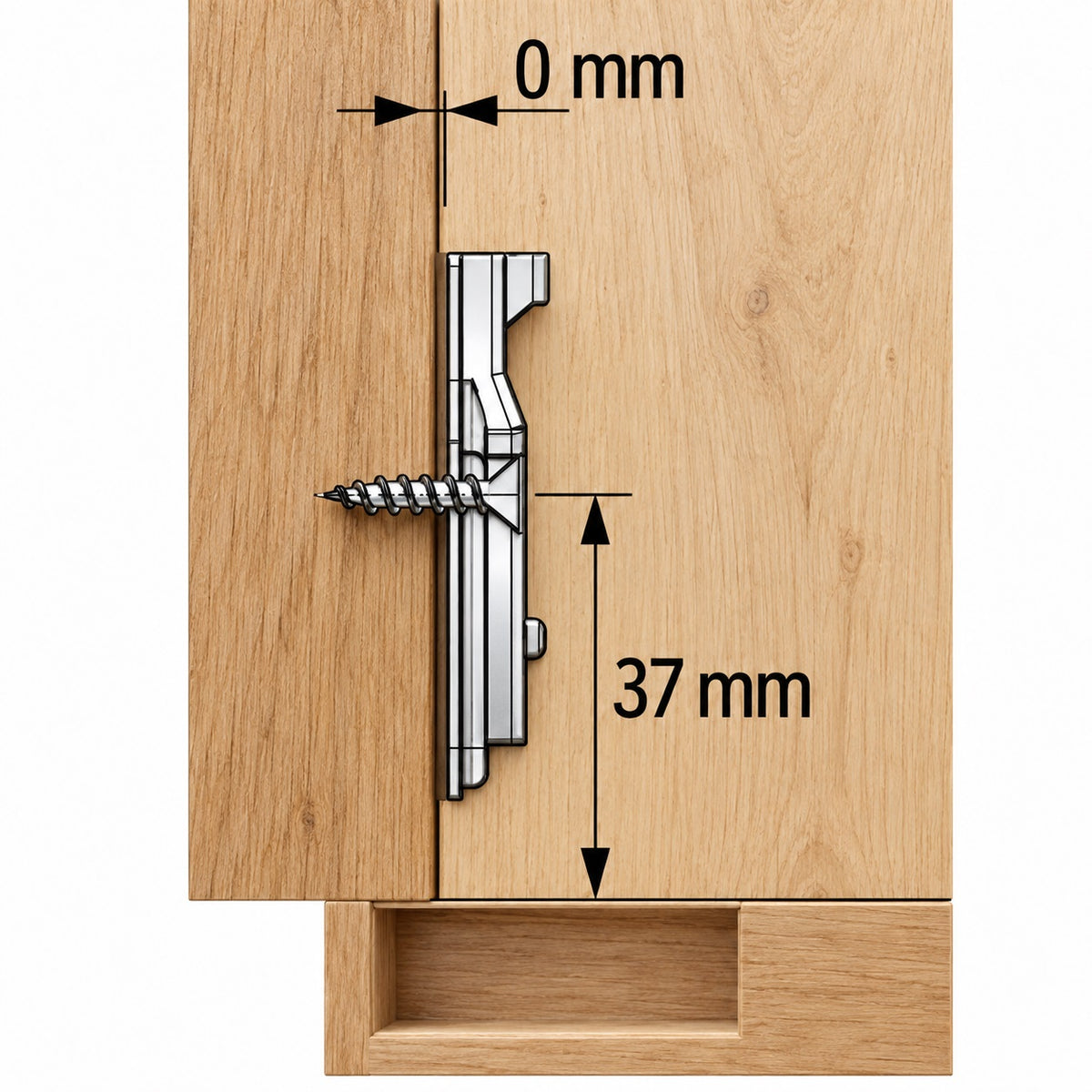

• Anschließend werden Türauflage und Tiefe über die Einstellschrauben am Scharnier sowie die Höhe über die Montageplatte eingestellt. (für weitere Details siehe Montagezeichnung)

Eigenschaften:

• Ausführung: Montageplatte mit 0 mm Distanz
• Gewicht: 94,7 g
• Größe: 114,9 mm (4-17/32″)

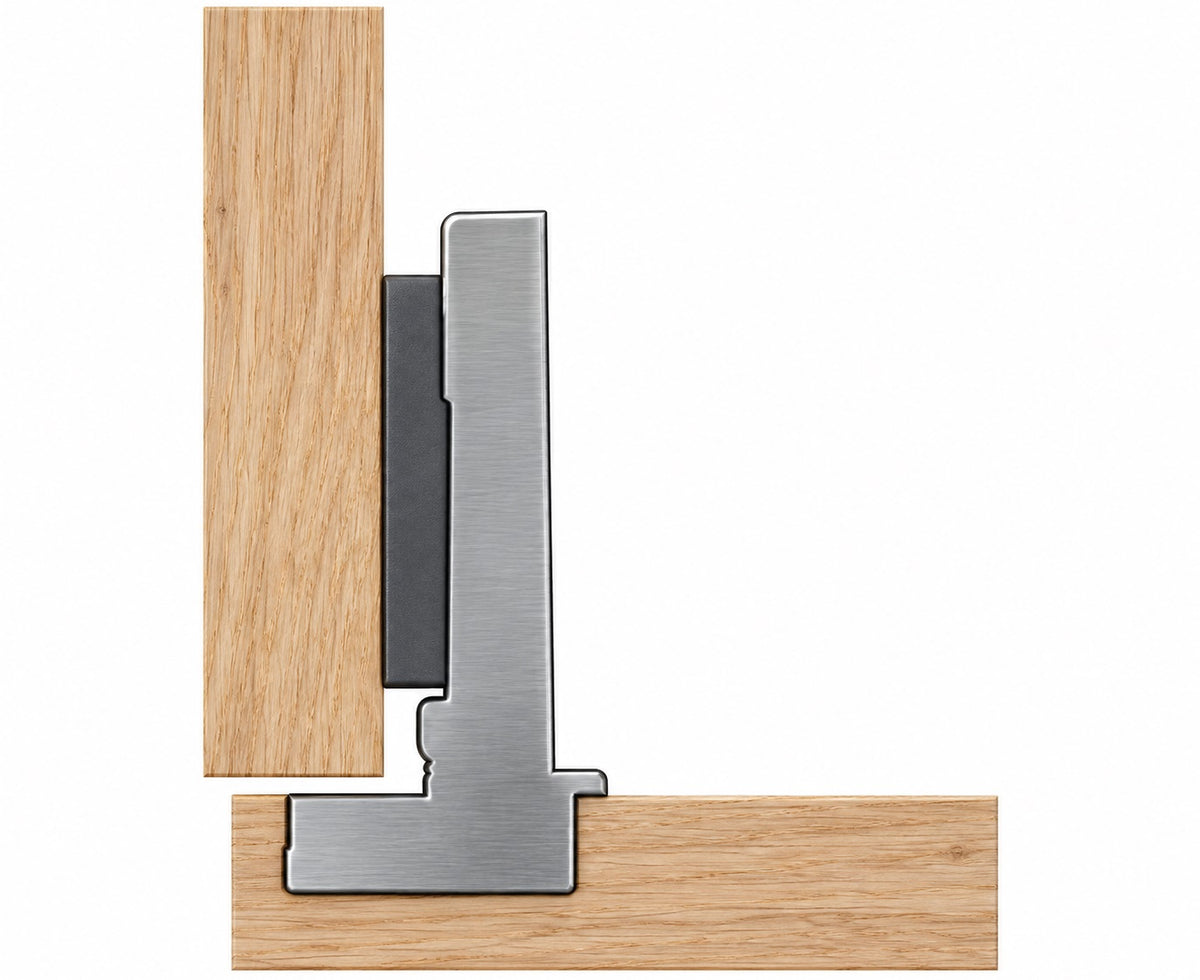

• Auflage: voll aufliegend (vorliegend)
• einfach zu montieren
• praktisch
• stabil
• Für vorliegende Möbeltüren
• Öffnungswinkel 105°
• Scharniertopf mit ⌀35 mm
• Topftiefe 11,5 mm
• Für Türdicken von 14 bis 22 mm
• Bohrbild TH 52 x 5,5 mm
• Mit integrierter Dämpfung
• Mit Schließautomatik
• Selbstanzugswinkel 35°
• Mit Aufklipstechnik
• Auflagenverstellung ±2,5 mm
• Tiefenverstellung +2 mm / -1,5 mm
• Höhenverstellung über die Montageplatte
• Korrosionsbeständig, 120 Stunden NSS geprüft
• Qualitätseinstufung EN 15570, Level 2
• Für Innen- und Außenanwendungen
• Für Holzrahmentüren ab 50 mm Profilbreite
• Für Aluminiumrahmentüren ab 50 mm Profilbreite
• Passende Veosys-Montageplatte im Lieferumfang enthalten
• Öffnungswinkel mit optionalem Begrenzer auf 90° reduzierbar
• naturbelassen (unbearbeitet)
• witterungsbeständig
• rostfrei (korrosionsbeständig)
• hohe Markenqualität von Hettich

Die Abmessungen:

• Gesamtlänge: 114,9 mm (4-17/32″)
• Gesamtbreite: 62,6 mm (2-15/32″)
• Gesamthöhe: 25 mm (63/64″)
• Höhe der Montageplatte: 0 mm
• Topfdurchmesser: ⌀35 mm (1-3/8″)
• Topftiefe: 11,5 mm (29/64″)
• Bohrbild: 52 x 5,5 mm (2-3/64″ x 7/32″)
• Topfabstand: 3 - 7 mm (ca. 1/8″ - 9/32″)
• Türdicke: 14 - 22 mm (ca. 35/64″ - 55/64″)
• Mindest-Profilbreite bei Holz- und Aluminiumrahmentüren: 50 mm (1-31/32″)
• Öffnungswinkel: 105°
• Auflagenverstellung: ±2,5 mm (ca. ±3/32″)
• Tiefenverstellung: +2 mm / -1,5 mm (ca. +5/64″ / -1/16″)

Für weitere Maße und Details siehe technische Zeichnung.

Im Lieferumfang enthalten:

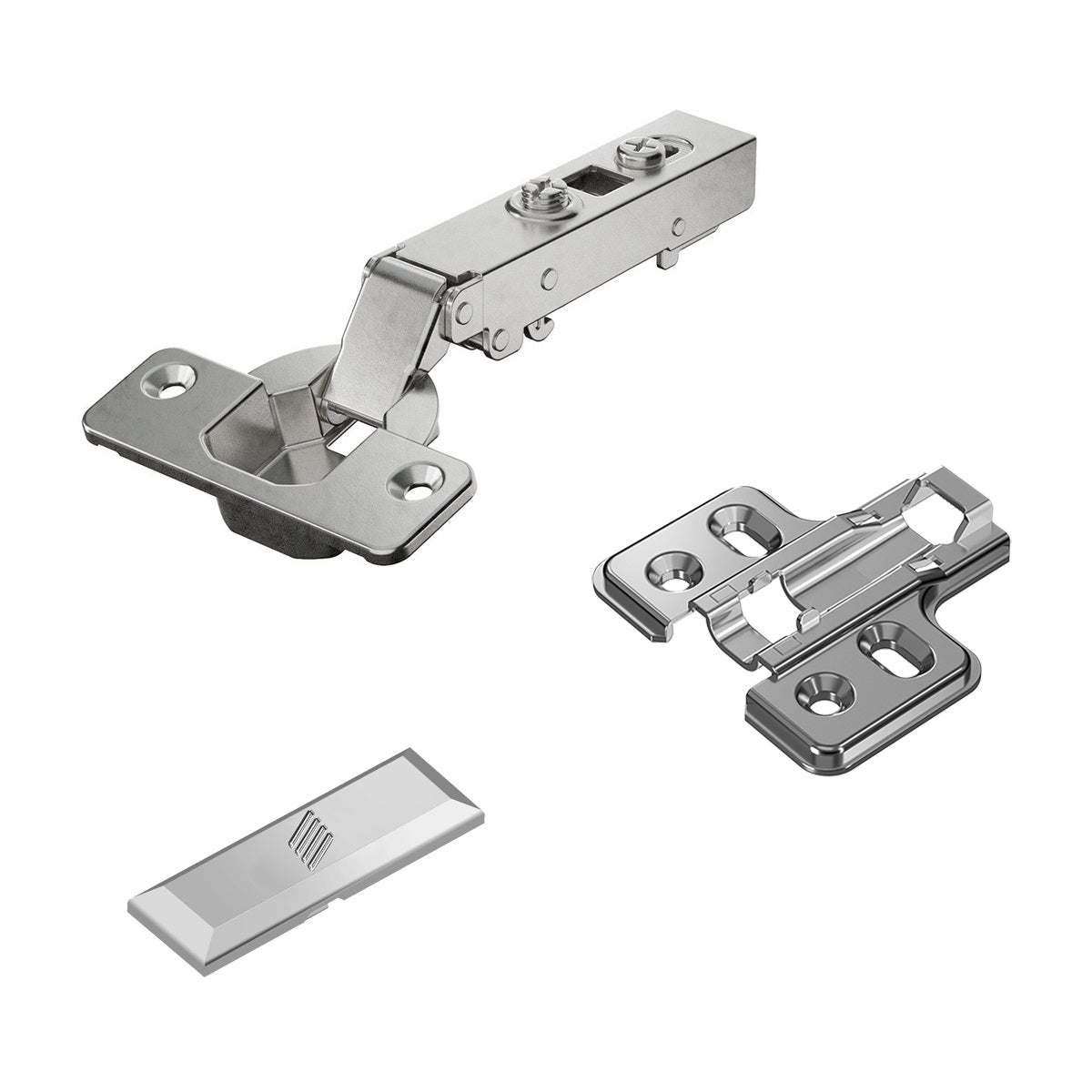

• 1 Stück Edelstahlmöbelscharnier 9289590 aus massivem rostfreiem Edelstahl, naturbelassen (unbearbeitet)
• 1 Stück kreuzförmige Montageplatte 9289598, aus Edelstahl, Höhe: 0 mm
• 1 Stück Abdeckkappe für Scharnierarm 9289610, aus Edelstahl
• Bitte beachten Sie, dass keine Befestigungsschrauben im Lieferumfang enthalten sind

Zusätzliche Informationen:

• Montageanleitung herunterladen.

Referenznummern des Herstellers:

• Artikel Kennnummer: 9289590 und 9289598
• GTIN Nummer (EAN, UPS): 4023149257445 und 4023149257476

Hersteller: Hettich
